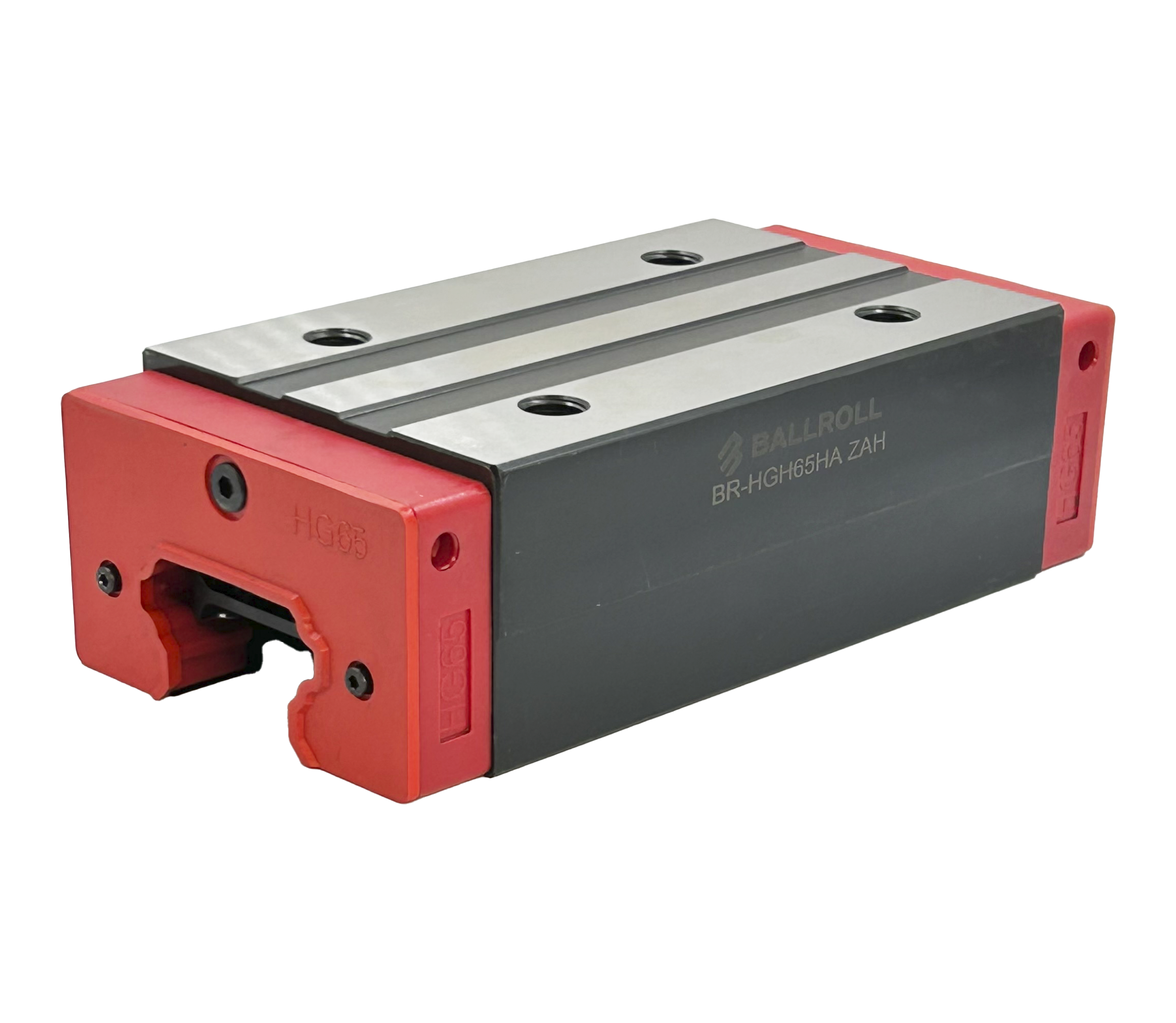

Бесфланцевая шариковая каретка BR-HGH65HA ZAC

Расшифровка маркировки
HGH
karetka_HGH65
karetka_HGH65_3
Артикул
BR-HGH65HA ZAC
нет в наличии
Под заказ

Модель с размерами 90x31,5 мм и высотой 15 мм демонстрирует высокую стабильность и надежность. Габариты каретки составляют 126x76 мм при длине 260 мм и весе 9,82 кг. Базовая динамическая нагрузка достигает 206,14 кН, а статическая нагрузка составляет 321,18 кН. Номинальный крутящий момент равен 9,38 Нм. В комплект входит исключительно каретка, что делает её удобным и эффективным решением для различных задач. Такой продукт будет полезен в промышленности и других сферах, где важны точность и долговечность.

бесплатные образцы
Производителям оборудования мы предоставляем бесплатные образцы для испытаний
3D модель
Аналоги
Hiwin
HGH65HA ZAC

Характеристики

Артикул
BR-HGH65HA ZAC
Общие размеры (мм)
H
90
H1
15
N
31,5
Размеры каретки (мм)
W
126
B
76
B1
25
C
120
L1
203,6
L
260
G
12,9
Mxl
M16X20
H3
15
Размеры направляющей (мм)
Wr
63
Hr
53
DXdXh
26X18X22
P
150
E
35
Крепежный винт
M16X50
Базовая динамическая нагрузка
C(KN)
206,14
Базовая статическая нагрузка
C0(KN)
321,18
Номинальный крутящий момент
Mr
9,38
Mp
7,39
My
7,39
Вес
Каретка (кг)
9,82
Направляющая (кг/м)
21,18
Скачать чертеж PDF
Бесфланцевая шариковая каретка BR-HGH65HA ZAC

Расшифровка маркировки

каретки серии HG
BR
HG
H
65
H
A
ZA
C
BR
Производитель
BALLROLL
HG
Серия
HG
H
Тип каретки
W: фланцевая
H: прямоугольная
L: прямоугольная низкая
65
Типоразмер
15
20
25
35
45
55
65
H
Нагрузка
С: высокая
H: сверхвысокая
A
Тип крепления каретки
А: сверху
С: Смешанный тип
ZA
Натяг
Z0
ZA
ZB
C
Класс точности
C
H
P
