Бесфланцевая шариковая каретка BR-HGH20HA ZAC

Расшифровка маркировки
HGH

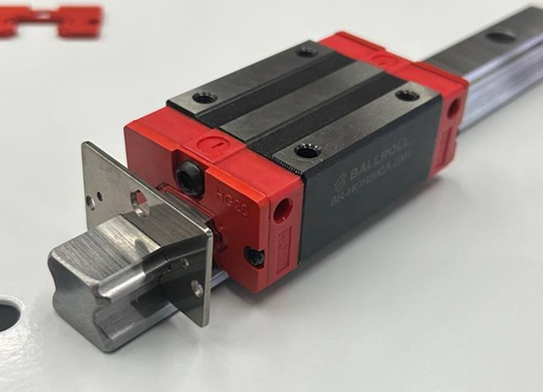

karetka_HG20

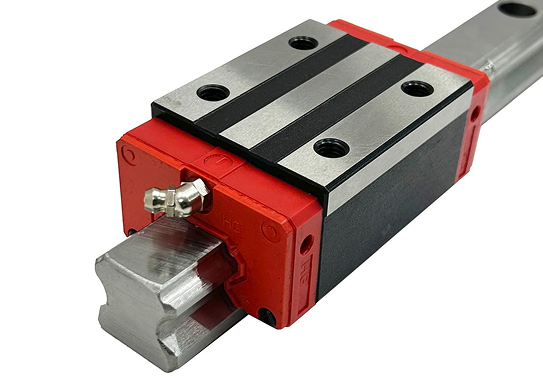

karetka_HG
Артикул
BR-HGH20HA ZAC
нет в наличии
Под заказ

Эта универсальная каретка с размерами 44x32 мм и высотой 30 мм идеально подходит для различных направляющих. Она обеспечивает максимальную динамическую нагрузку до 20,25 кН и статическую нагрузку до 32,4 кН, что делает ее отличным решением для разнообразных проектов. Номинальный крутящий момент составляет 0,36, что гарантирует надежную работу. Вес каретки составляет всего 0,39 кг, что облегчает ее установку и использование. Обратите внимание, что в комплект входит только каретка, без дополнительных аксессуаров.

бесплатные образцы
Производителям оборудования мы предоставляем бесплатные образцы для испытаний
3D модель
Аналоги
Hiwin
HGH20HA ZAC

Характеристики

Артикул
BR-HGH20HA ZAC
Общие размеры (мм)
H
30
H1
4,6
N
12
Размеры каретки (мм)
W
44
B
32
B1
6
C
50
L1
65,2
L
93
G
12
Mxl
M5X6
H3
7
Размеры направляющей (мм)
Wr
20
Hr
17,5
DXdXh
9,5X6X8,5
P
60
E
20
Крепежный винт
M5X16
Базовая динамическая нагрузка
C(KN)
20,25
Базовая статическая нагрузка
C0(KN)
32,4
Номинальный крутящий момент
Mr
0,36
Mp
0,36
My
0,36
Вес
Каретка (кг)
0,39
Направляющая (кг/м)
2,21
Скачать чертеж PDF
Бесфланцевая шариковая каретка BR-HGH20HA ZAC

Расшифровка маркировки

каретки серии HG
BR
HG
H
20
H
A
ZA
C
BR
Производитель
BALLROLL
HG
Серия
HG
H
Тип каретки
W: фланцевая
H: прямоугольная
L: прямоугольная низкая
20
Типоразмер
15
20
25
35
45
55
65
H
Нагрузка
С: высокая
H: сверхвысокая
A
Тип крепления каретки
А: сверху
С: Смешанный тип
ZA
Натяг
Z0
ZA
ZB
C
Класс точности
C
H
P
