Опоры ШВП

Опоры ШВП для шарико-винтовых передач и станков ЧПУ

Опора ШВП - это подшипниковый узел, обеспечивающий фиксацию и стабильную работу винта в системе шарико-винтовой передачи. В отличие от обычного крепления, подшипниковые опоры ШВП рассчитаны на восприятие осевой и радиальной нагрузки, компенсацию тепловых расширений и точную центровку винта. Такие узлы применяются в станках ЧПУ, линейных модулях и промышленном оборудовании, где требуется высокая точность перемещения и устойчивость к нагрузкам.

Если необходимо купить опору ШВП, важно учитывать тип фиксации, диаметр винта и условия эксплуатации. В каталоге компании представлен широкий ассортимент опор винта ШВП в наличии на складе в Санкт-Петербурге с доставкой по России, включая Москву и регионы.

Назначение и роль в шарико-винтовой паре

В любой шарико-винтовой передаче винт и гайка образуют рабочую пару, однако корректная работа невозможна без надёжной фиксации концов винта. Подшипниковые опоры ШВП выполняют следующие функции:

• восприятие осевой нагрузки при работе привода;
• компенсация радиальных усилий;
• исключение люфта и биения;
• обеспечение точной геометрии оси.

Опоры ШВП подшипники используются совместно с ходовыми винтами и гайками, формируя полноценный узел линейного перемещения. От правильного выбора зависит ресурс передачи и стабильность работы станков.

Фиксирующая и плавающая опора - принцип установки

В типовой системе применяется пара опор: одна фиксирующая и одна плавающая.

• Фиксирующая опора воспринимает основную осевую нагрузку и обеспечивает точную позицию винта.
• Плавающая опора компенсирует тепловое расширение и предотвращает перекос.

Такая схема повышает надёжность шарико-винтовой передачи и продлевает срок службы подшипников. Опора гайки ШВП в данной конструкции не используется - гайка остаётся подвижным элементом, а фиксация осуществляется именно через подшипниковые узлы винта.

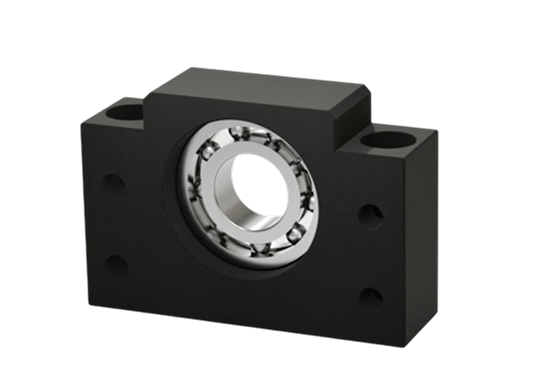

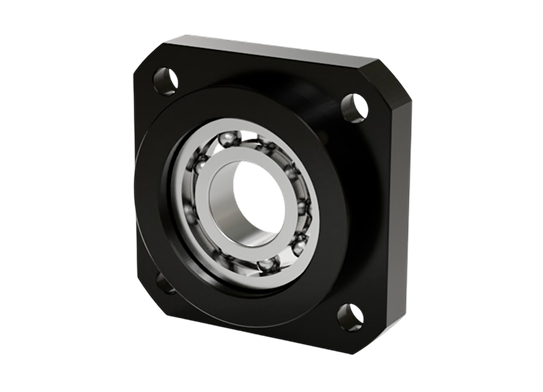

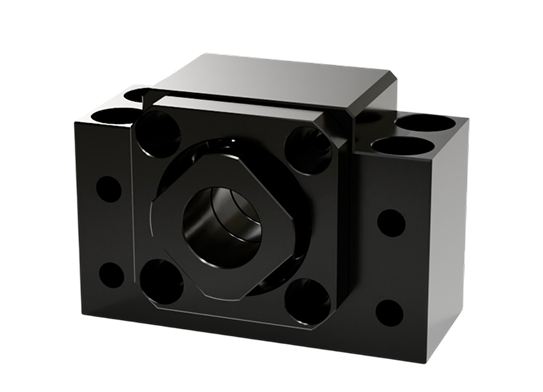

Серии опор ШВП и особенности конструкции

В каталоге представлены стандартные серии опор с различными типами корпуса и креплением. Они отличаются:

• конструкцией корпуса;
• способом монтажа;
• типом подшипников;
• допустимой нагрузкой;
• габаритами.

Опоры винта ШВП изготавливаются с использованием радиально-упорных подшипников, рассчитанных на осевую нагрузку, характерную для систем линейного перемещения. Корпуса выполнены из прочных материалов, обеспечивающих жёсткость фиксации и стабильность геометрии.

Как подобрать подшипниковые опоры ШВП по размерам

Перед тем как заказать опоры ШВП подшипники, рекомендуется учитывать:

1. Диаметр винта и шаг резьбы.
2. Тип передачи (шарико-винтовая пара).
3. Длину винта и предполагаемую нагрузку.
4. Схему установки - фиксирующая + плавающая.
5. Совместимость с серией винта и гайки.

Правильный подбор обеспечивает точность работы системы, особенно в оборудовании ЧПУ и автоматизированных линиях.

Таблица выбора схемы опор ШВП в зависимости от задачи

Наличие, поставка и комплекты в сборе

Компания BallRoll предлагает купить опоры ШВП по актуальной цене с гарантией качества. В ассортименте доступны комплекты в сборе с подшипниками, что упрощает монтаж и снижает риск ошибок при установке.

Преимущества:

• наличие на складе в Санкт-Петербурге;
• доставка по России;
• консультации по подбору;
• оптовые поставки;
• технические чертежи на сайте.

Подшипниковые опоры ШВП - важный элемент любой винтовой передачи. Правильная схема фиксации обеспечивает стабильную работу оборудования, точность осей и долговечность шариковых пар. Ознакомьтесь с каталогом и выберите подходящий вариант для вашего проекта.
