КОНФИГУРАТОР НАРЕЗКИ НАПРАВЛЯЮЩИХ

Если для станка, ЧПУ-фрезера или производственной линии нужна направляющая нестандартной длины, покупать её «на глаз» и дорабатывать на месте — плохая идея: сдвинутое на пару миллиметров крепёжное отверстие превращает готовый узел в брак. Конфигуратор на этой странице решает именно эту задачу: вы выбираете тип и артикул направляющей, задаёте нужную длину и желаемые отступы от края до первого и последнего отверстия — и получаете точный расчёт количества отверстий, их фактическое расположение и вес отрезка. По итогам расчёта формируется чертёж в PDF, который можно использовать при заказе нарезки или для согласования с конструктором.

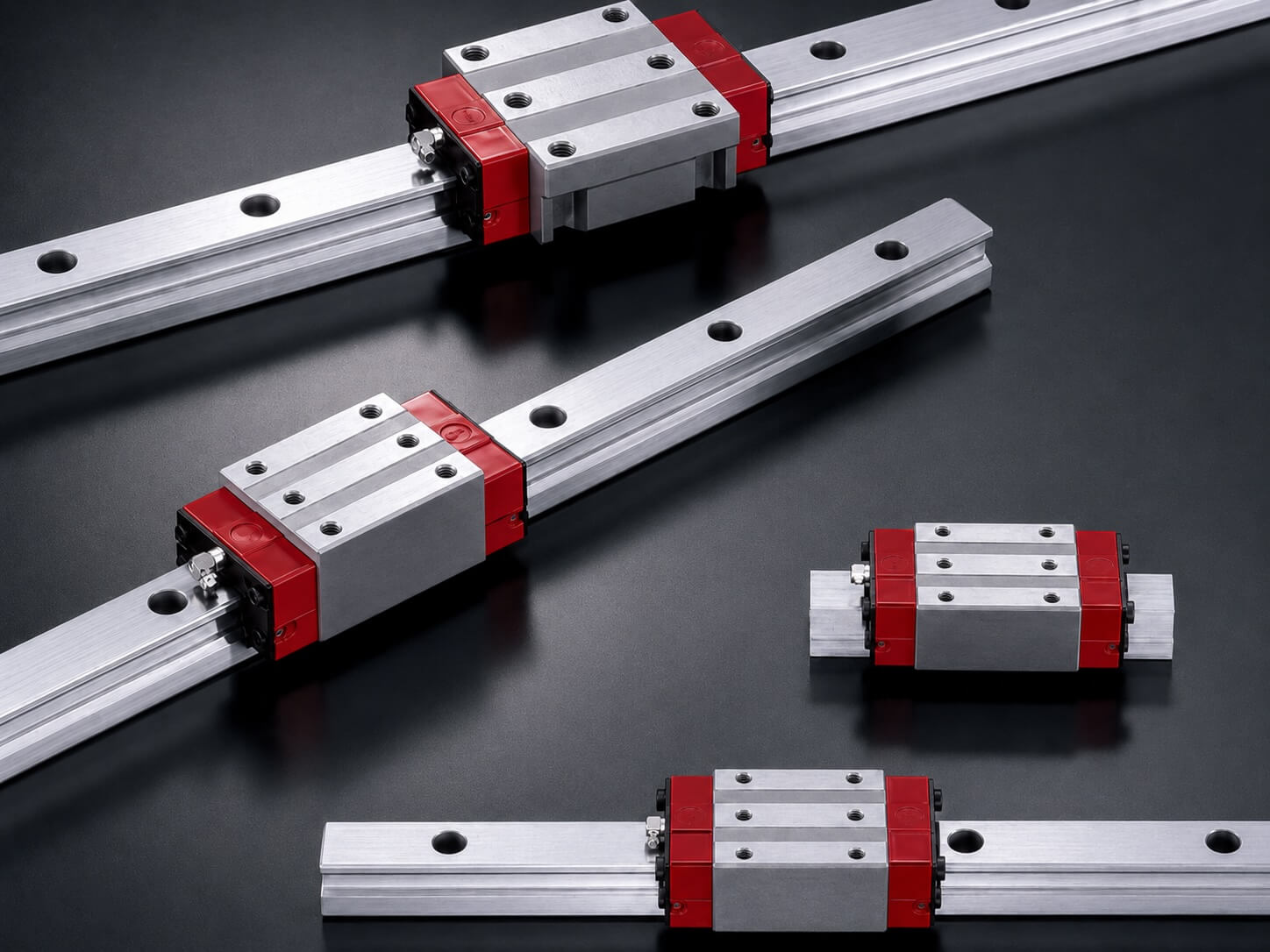

Инструмент работает с профильными направляющими трёх типов — шариковыми, роликовыми и миниатюрными, от компактных серий для 3D-принтеров и лёгкого оборудования до направляющих под тяжёлые станки. Ниже — подробно о том, как устроен расчёт, что означают параметры шага P и отступа E, зачем вообще нужна нарезка направляющих под заказ и в каких случаях без этого не обойтись.

Как работает расчёт нарезки направляющей

В основе конфигуратора — простая инженерная логика, которую обычно приходится делать вручную с линейкой и каталогом производителя. У каждой профильной направляющей крепёжные отверстия расположены с фиксированным шагом P — это каталожный параметр, свой для каждого типоразмера и артикула. Когда направляющую нарезают в размер, важно не просто отрезать нужную длину, а сохранить этот шаг и правильно расположить отверстия по всей длине, иначе каретка не встанет на посадочные места станины.

Расчёт происходит так:

1. Выбор типа и артикула направляющей. На этом шаге подтягиваются каталожные параметры конкретной модели: шаг отверстий P, базовый отступ E от края до первого отверстия, диаметр отверстий под крепёж, ширина и высота профиля, тип крепёжного винта, погонная масса и максимальная стандартная длина направляющей.
2. Ввод длины L. Указывается общая длина направляющей, которую нужно получить после нарезки — например, 400 мм. Длина не может превышать максимальную стандартную длину, доступную для выбранного артикула.
3. Задание отступов G1 и G2. Это расстояние от торца направляющей до центра ближайшего к нему отверстия — отдельно для левого и правого края. Их можно задать одинаковыми или разными, если крепление несимметричное.
4. Автоматический подбор количества отверстий. Конфигуратор проверяет, укладывается ли заданная длина в целое число шагов P с учётом введённых отступов. Если нет — отступ корректируется в допустимом диапазоне так, чтобы отверстия легли ровно, без дробных шагов и без выхода за границы, установленные для данного артикула.
5. Вывод результата. На экране появляются фактические расчётные значения: итоговый G1, количество отверстий, масса отрезка, а также справочные каталожные параметры направляющей и схема с расположением отверстий.
6. Получение чертежа. По кнопке «Получить чертёж PDF» открывается форма обратной связи — клиент указывает свои контактные данные, после чего расчёт передаётся менеджеру для оформления заказа на нарезку.

Таким образом, конфигуратор фактически выполняет то же самое, что делает инженер вручную при подготовке технического задания на нарезку направляющей: сверяется с каталожным шагом отверстий, укладывает нужную длину в целое число шагов и проверяет, что отступы от края остаются в допустимых пределах.

Что такое шаг отверстий и отступ от края

Если вы впервые сталкиваетесь с нарезкой направляющих под заказ, два параметра вызывают больше всего вопросов — это шаг отверстий (P) и отступ от края (E, на выходе расчёта — G1/G2).

Шаг отверстий P — это расстояние между центрами соседних монтажных отверстий вдоль направляющей. Он задаётся производителем для каждого типоразмера и не меняется произвольно: именно от него зависит, встанет ли направляющая на существующие резьбовые отверстия станины или потребуется дорабатывать станину заново. У миниатюрных направляющих (например, для 3D-принтеров) шаг составляет 15–40 мм, у направляющих среднего типоразмера — 60–80 мм, у крупных промышленных — до 150 мм.

Отступ E — базовое каталожное расстояние от торца направляющей до центра ближайшего отверстия. Оно задаётся производителем как ориентир для стандартной длины отрезка. При нарезке под индивидуальный размер фактический отступ (в расчёте — G1 и G2) может немного отличаться от базового значения E — конфигуратор подбирает его так, чтобы уложить целое число шагов P в заданную длину L, не выходя за конструктивно допустимые границы.

Именно поэтому расчёт отверстий направляющей — это не произвольное деление длины на равные части, а задача с ограничениями: нужно уложить целое число шагов P в длину L так, чтобы получившиеся отступы с обеих сторон были технически корректны. Вручную это можно сделать и на бумаге, но при подборе под несколько станков или при частых заказах нарезки удобнее и надёжнее делать это через конфигуратор — он исключает ошибку в вычислениях и сразу показывает, какой отступ получится фактически, если введённое значение не укладывается идеально.

Для каких направляющих доступна нарезка в размер

Конфигуратор поддерживает нарезку под заказ для профильных направляющих трёх типов: шариковых, роликовых и миниатюрных. Ниже — конструктивные параметры по каждому артикулу, которые используются при расчёте, включая максимальную длину нарезки.

Шариковые профильные направляющие

Миниатюрные направляющие

Роликовые профильные направляющие

Такая таблица закрывает информационные и уточняющие запросы по конкретным типоразмерам — например, «шаг отверстий HGR15», «максимальная длина направляющей MGN9» или «отступ E HGR20» — и помогает выбрать нужную серию ещё до перехода в сам конфигуратор.

Зачем заказывать направляющую нужной длины, а не резать её самостоятельно

Стандартные направляющие производятся отрезками фиксированной длины, и под конкретный станок или производственную линию такая длина совпадает далеко не всегда. Есть три обычных сценария, когда требуется нарезка направляющих под заказ:

• Замена изношенного узла. Станок уже эксплуатируется, посадочные отверстия в станине рассверлены под конкретный шаг и конкретное расположение — новая направляющая должна встать один в один, без доработки станины.
• Проектирование нового оборудования. Конструктор закладывает длину хода каретки под конкретную задачу, и стандартная длина направляющей может быть избыточной или недостаточной.
• Изготовление направляющей по чертежу заказчика. Когда есть готовый чертёж узла с уже определёнными отверстиями под крепёж, и направляющую нужно нарезать и подготовить строго под эти размеры.

Резка направляющей без соблюдения каталожного шага отверстий — частая причина брака: даже если сам профиль отрезан аккуратно, при неверном расчёте отступа каретка либо не встанет на существующие крепёжные отверстия станины, либо направляющая окажется закреплена неравномерно, что со временем скажется на точности перемещения и ресурсе всего узла. Использование конфигуратора и получение чертежа перед заказом нарезки снимает этот риск: расчёт делается по каталожным данным производителя, а не приблизительно.

Отдельно стоит сказать про артикулы, которых нет в списке конфигуратора: направляющую нужной длины можно заказать и в этом случае — расчёт для нестандартного или отсутствующего в базе артикула менеджер выполнит индивидуально, по запросу.

Кому пригодится расчёт отверстий направляющей

Конфигуратор рассчитан на инженеров и снабженцев, которым нужна направляющая под размер, а не типовой каталожный отрезок:

• конструкторы и технологи, разрабатывающие узлы линейного перемещения для станков и производственного оборудования;
• инженеры, занимающиеся ремонтом и модернизацией станков с ЧПУ, где посадочные места под крепёж уже заданы существующей станиной;
• разработчики и сборщики самодельных и малосерийных станков, 3D-принтеров, лазерных и фрезерных установок, где направляющая подбирается под конкретную раму;
• отделы снабжения промышленных предприятий, которым нужно оформить заказ на нарезку направляющей с точными исходными данными для поставщика.

Как получить чертёж и оформить заказ на нарезку

После того как расчёт выполнен и параметры устраивают, нажмите «Получить чертёж PDF» — откроется форма обратной связи, где нужно указать контактные данные. После отправки формы расчёт (с итоговой раскладкой отверстий, фактическим отступом G1, количеством отверстий и массой) передаётся менеджеру, и дальше заказ проходит по общему для сайта процессу:

1. Заявка. Расчёт и контактные данные из формы поступают менеджеру.
2. Расчёт технико-коммерческого предложения.
3. Согласование заказа и подписание договора.
4. Сборка заказа и передача в отгрузку.

Все этапы можно пройти за 1 рабочий день. Компания работает с юридическими лицами в России и странах СНГ.

Сроки нарезки. Изготовление направляющей нужной длины занимает от 3 рабочих дней.

Доставка. Работаем с любыми транспортными компаниями; доставка бесплатна до терминала ТК «Деловые линии» в Санкт-Петербурге. Для ускоренной доставки доступны услуги партнёра — компании «Авиа курьер». Доставка осуществляется по всей России и странам СНГ. Возможен самовывоз — детали уточняются у личного менеджера при оформлении заказа.
