Винты ШВП

Винты ШВП для систем линейного перемещения и станков ЧПУ

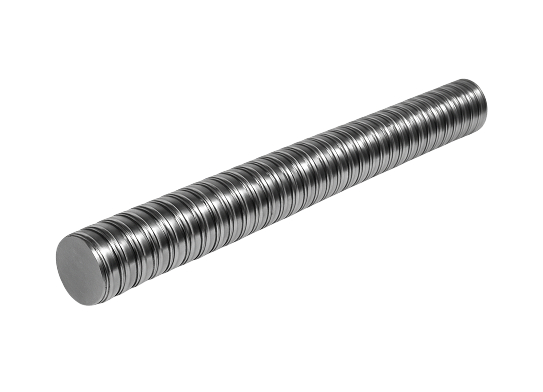

Винт ШВП - это ключевой элемент шарико-винтовой передачи, предназначенной для преобразования вращательного движения в поступательное. Такие винтовые пары применяются в станках ЧПУ, автоматизированных системах, портальных механизмах и других узлах, где требуется высокая точность и стабильность линейного перемещения. В каталоге представлены винты ШВП класса точности C7 в популярных диаметрах и шагах, доступные к заказу со склада в Санкт-Петербурге с доставкой по России.

Если необходимо винт ШВП купить для модернизации оборудования или нового проекта, важно учитывать диаметр, шаг резьбы и условия эксплуатации. В интернет-магазине BallRoll можно подобрать решение под конкретную задачу - от компактных осей до промышленных систем с повышенной нагрузкой.

Принцип работы шарико-винтовой передачи

Ходовой винт ШВП работает в составе шарико-винтовой пары: винт и гайка с системой рециркуляции шариков обеспечивают плавное движение с минимальными потерями на трение. В отличие от обычных резьбовых механизмов, шариковые передачи характеризуются:

• высоким КПД;
• точным преобразованием вращательного движения в линейное;
• стабильностью работы при длительной эксплуатации;
• низким уровнем износа при корректной смазке.

Такой привод используется в узлах перемещения оси станков, системах автоматизации, а также в промышленном оборудовании, где важна повторяемость позиционирования.

Класс точности C7 и его особенности

Представленные винты относятся к классу точности C7 - это универсальный вариант для большинства задач в станках ЧПУ и линейных системах. Данный тип обеспечивает оптимальный баланс между точностью и стоимостью, что делает его востребованным в серийном производстве.

• винты ШВП класса C7 подходят для:
• стандартных систем ЧПУ;
• автоматизированных модулей перемещения;
• промышленных механизмов подачи инструмента;
• портальных конструкций.

Благодаря точности изготовления и качеству обработки поверхности обеспечивается стабильное линейное перемещение без избыточных люфтов.

Обозначения 1605, 2010, 2505 - что означают цифры

Маркировка ходовых винтов ШВП указывает на их основные параметры:

• первые две цифры - номинальный диаметр винта (например, 16, 20, 25 мм);
• вторые две - шаг резьбы (5 или 10 мм).

Например:

• 1605 - диаметр 16 мм, шаг 5 мм;
• 2010 - диаметр 20 мм, шаг 10 мм;
• 2505 - диаметр 25 мм, шаг 5 мм.

Шаг определяет величину поступательного перемещения за один оборот и влияет на скорость работы оси. Скоростной винт ШВП с большим шагом применяется там, где требуется высокая скорость перемещения, тогда как меньший шаг обеспечивает повышенную точность позиционирования.

Винт ШВП в сборе и совместимые элементы

Винт ШВП в сборе включает винт и гайку, образуя полноценную шарико-винтовую пару. Для корректной работы системы также требуются:

• опоры винта;
• муфты соединения с приводом;
• системы смазки;
• линейные направляющие.

При выборе важно учитывать совместимость с гайками и опорными узлами. На сайте доступен каталог комплектующих, что позволяет собрать полноценную систему линейного перемещения.

Таблица подбора винта ШВП по типу задачи

Наличие и поставка

BallRoll предлагает винты ШВП купить по конкурентной цене со склада в Санкт-Петербурге. Доступны популярные размеры и шаги, возможна доставка по России, включая Москву и регионы. В каталоге представлены решения для различных типов оборудования и систем линейного перемещения.

Преимущества:

• наличие на складе;
• поставки по России;
• консультации по подбору;
• техническая поддержка;
• актуальные цены на сайте.

Ходовой винт ШВП - основа точного привода в системах перемещения. Правильный выбор винтовой передачи обеспечивает стабильную работу оси, высокую точность позиционирования и долговечность оборудования. Ознакомьтесь с ассортиментом и выберите подходящий вариант для вашего проекта.
