Бесфланцевая шариковая каретка BR-HGL30HA Z0C
Бесфланцевая шариковая каретка BR-HGL30HA Z0C
Расшифровка маркировки
Артикул
BR-HGL30HA Z0C
нет в наличии
Под заказ
Заказать
Менеджер свяжется с вами в течение нескольких часов
бесплатные образцы
Производителям оборудования мы предоставляем бесплатные образцы для испытаний
получить образцы
Менеджер свяжется с вами в течение нескольких часов
3D модель
получить 3D модель
Менеджер свяжется с вами в течение нескольких часов
Аналоги
Hiwin
HGL30HA Z0C
Характеристики
Артикул
BR-HGL30HA Z0C
Общие размеры (мм)
H
42
H1
6
N
16
Размеры каретки (мм)
W
60
B
40
B1
10
C
60
L1
93
L
121
G
12
Mxl
M8X10
H3
10,8
Размеры направляющей (мм)
Wr
28
Hr
26
DXdXh
14X9X12
P
80
E
20
Крепежный винт
M8X25
Базовая динамическая нагрузка
C(KN)
47,3
Базовая статическая нагрузка
C0(KN)
68,44
Номинальный крутящий момент
Mr
0,89
Mp
0,93
My
0,93
Вес
Каретка (кг)
1,03
Направляющая (кг/м)
4,47
Скачать чертеж PDF
Расшифровка маркировки
каретки серии HG
BR
HG
L
30
H
A
Z0
C
BR
Производитель
BALLROLL
HG
Серия
HG
L
Тип каретки
W: фланцевая
H: прямоугольная
L: прямоугольная низкая
30
Типоразмер
15
20
25
35
45
55
65
H
Нагрузка
С: высокая
H: сверхвысокая
A
Тип крепления каретки
А: сверху
С: Смешанный тип
Z0
Натяг
Z0
ZA
ZB
C
Класс точности
C
H
P
Не хотите разбираться в терминах сами?
Вы всегда можете обратиться к нам
Задать вопрос
Менеджер свяжется с вами в течение нескольких часов
Для полного комплекта системы перемещения потребуется
Двойное торцевое уплотнение + скребок BR-30KK
в наличии
Артикул
BR-HG30KK
Типоразмер
30
2 166
руб/шт.

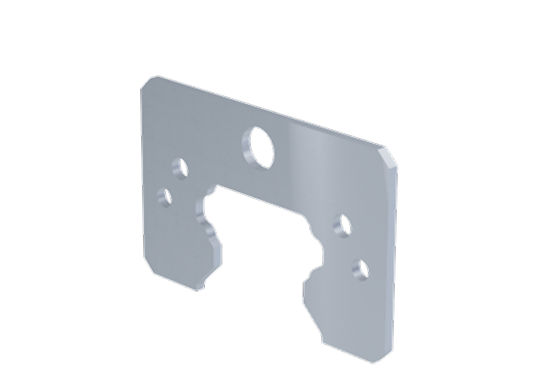

Торцевое уплотнение + скребок BR-30ZZ
в наличии
Артикул
BR-HG30ZZ
Типоразмер
30
1 213
руб/шт.

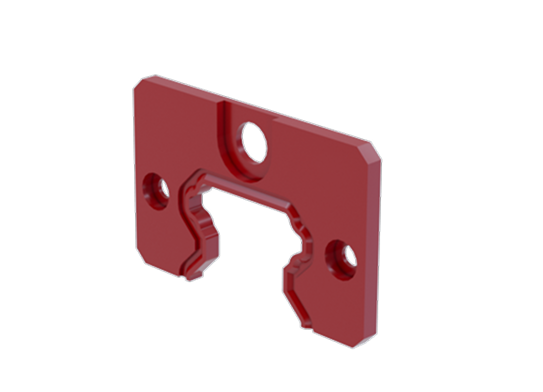

Двойное торцевое уплотнение BR-30DD
в наличии
Артикул
BR-HG30DD
Типоразмер
30
953
руб/шт.

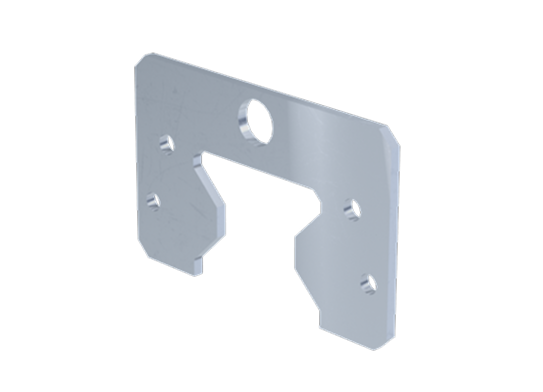

Торцевое уплотнение + скребок для роликовых кареток GR-30ZZ KITS
в наличии
Артикул
GR-30ZZ KITS
Типоразмер
30
850
руб/шт.

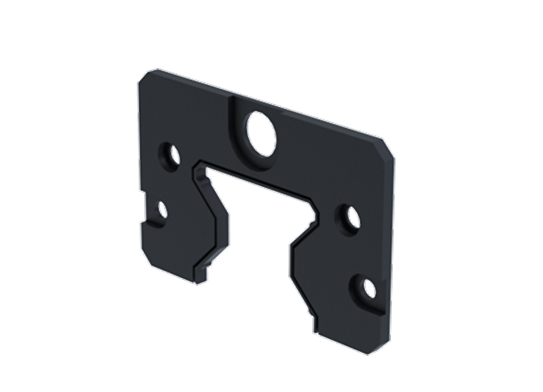

Двойное торцевое уплотнение для роликовых кареток GR-30DD KITS
