Системы линейного перемещения для сценической механики

Где применяются линейные направляющие в сценическом оборудовании

Линейные направляющие могут использоваться в механизмах верхней и нижней сцены, если оборудование должно перемещаться горизонтально или вертикально по заданной траектории.

Типичные области применения:

При этом направляющая не заменяет привод. Двигатель, лебёдка, цепной или винтовой механизм создают движение, а рельсы и каретки обеспечивают его направление и воспринимают возникающие нагрузки.

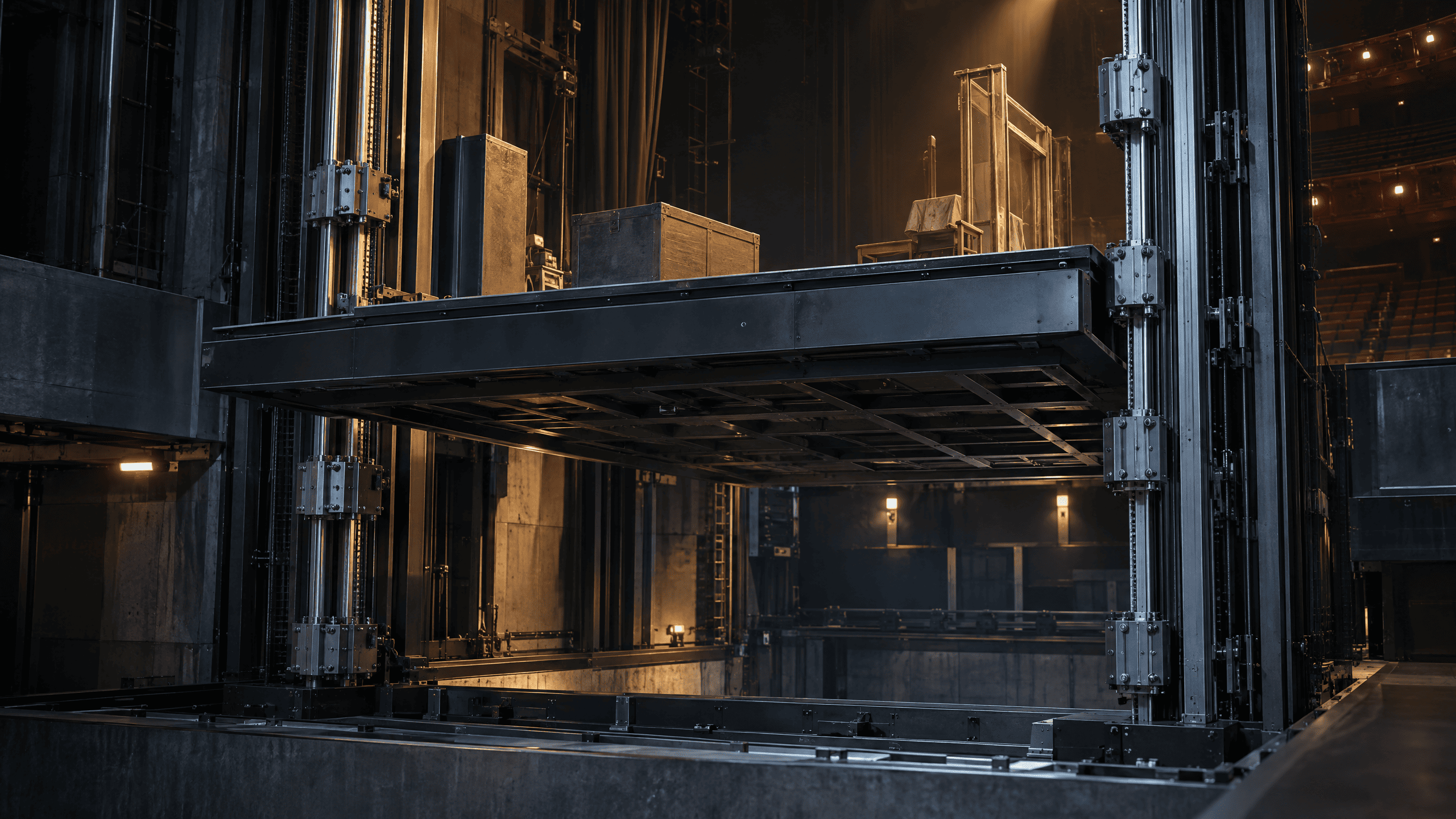

Сценические и оркестровые подъёмники

Подъёмная платформа может иметь значительную массу, а нагрузка на неё редко распределяется идеально равномерно. Люди, декорации или оборудование смещают центр тяжести, из-за чего появляются боковые силы и опрокидывающие моменты.

Система из нескольких направляющих и разнесённых кареток помогает:

• удерживать платформу в заданной плоскости;
• снижать риск перекоса;
• воспринимать поперечные нагрузки и моменты;
• обеспечивать стабильное движение;
• сохранять повторяемость положения.

Для тяжёлых конструкций имеет смысл рассматривать роликовые линейные направляющие, отличающиеся высокой жёсткостью и способностью работать с повышенными нагрузками.

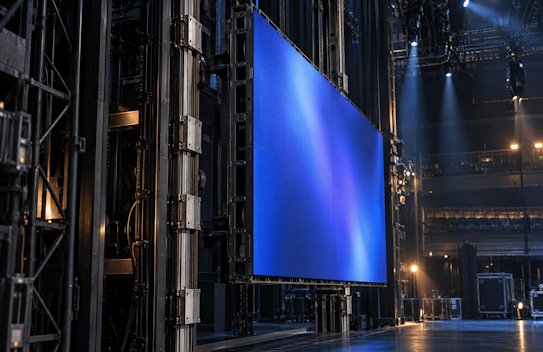

Подвижные LED-экраны и декорации

Крупный LED-экран представляет собой массивную раму с удалённым от направляющих центром тяжести. При разгоне и торможении возникают дополнительные динамические нагрузки.

Один из вариантов конструкции — две параллельные вертикальные направляющие с несколькими каретками, соединёнными с рамой экрана. Такая система позволяет удерживать экран в заданной плоскости во время перемещения.

Аналогичные требования возникают в механизмах раздвижных стен, подвижных декораций и элементов трансформируемой сцены.

Для таких решений особенно важны:

Для тяжёлых рам можно использовать роликовые каретки, а для менее нагруженных и компактных механизмов — шариковые каретки.

Роликовые или шариковые каретки

Выбор зависит от массы конструкции, действующих моментов, скорости, габаритов и требований к жёсткости.

При этом выбирать типоразмер только по массе оборудования недостаточно.

Что учитывать при подборе направляющих

При проектировании сценического оборудования необходимо оценивать весь узел в целом. Основные параметры:

Для предварительной оценки параметров можно использовать калькулятор нагрузки BallRoll.

Монтаж направляющих в сценической механике

Даже правильно подобранная каретка не компенсирует ошибки металлоконструкции.

При установке профильных направляющих важны:

• параллельность рельсов;
• качество базовых поверхностей;
• отсутствие значительного скручивания рамы;
• правильное крепление;
• учёт деформаций конструкции под нагрузкой.

Особенно внимательно к монтажу нужно относиться при установке двух параллельных направляющих на крупногабаритную сварную раму.

Для подготовки рельсов под проект можно использовать конфигуратор направляющих BallRoll.

Решения BallRoll для сценического оборудования

Для различных узлов сценической механики BallRoll предлагает:

• роликовые каретки для тяжёлых и жёстких систем;
• роликовые профильные направляющие;
• шариковые каретки;
• профильные линейные направляющие;
• цилиндрические направляющие и линейные втулки;
• шарико-винтовые передачи и комплектующие.

Компоненты могут использоваться как при разработке нового сценического оборудования, так и при модернизации существующих механизмов.

Как подобрать систему под проект

Для предварительного подбора желательно предоставить:

Для нестандартных конструкций лучше приложить чертёж или схему узла. В сценической механике расположение нагрузки и возникающие моменты часто не менее важны, чем сама масса оборудования.
