Виды линейных направляющих: типы, конструкции, область применения

Форма направляющих ориентирована на максимальную точность и устойчивость к нагрузкам. Характеристики различаются в зависимости от конструкции — например, у роликовых высокая грузоподъёмность и износостойкость, а цилиндрические обеспечивают надёжную поддержку движущихся элементов механизма.

Но в любом варианте линейные направляющие должны обеспечить плавное перемещение, минимальное трение. А в некоторых случаях — и дополнительные задачи по работе с конкретным механизмом, например, при работе на высокоскоростном режиме.

Классификация линейных направляющих

Принцип работы основан на действии тел качения, движение которых образует непрерывный цикл. У любой модели плавность хода должна сочетаться с максимальной точностью перемещения, а дополнительно — и с бюджетной стоимостью. Характеристики различны в зависимости от конкретного типа направляющих.

Тип направляющих Особенности и сфера применения

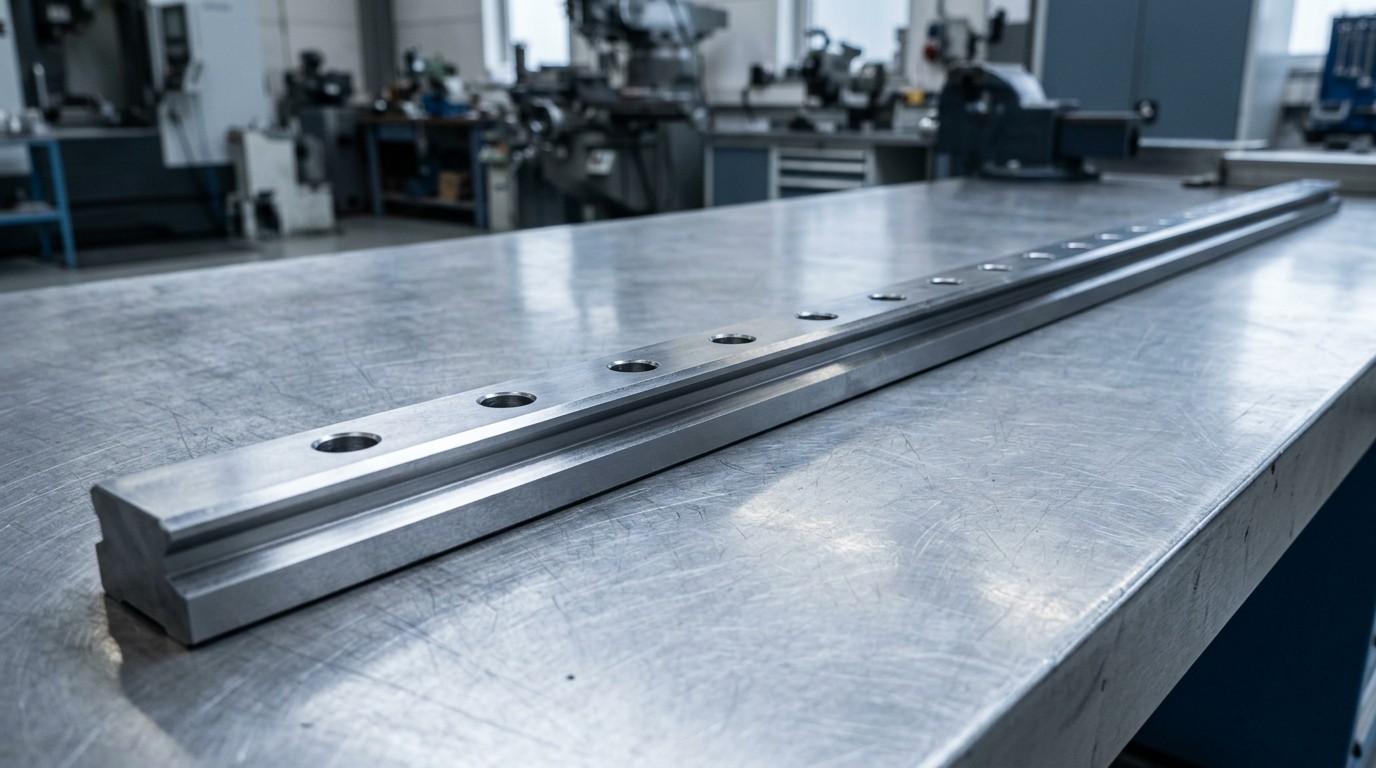

Профильные рельсовые Состоят из рельсов (15–65 мм) с дорожками качения (2 или 4 канавки). Обеспечивают высокую жёсткость и восприятие нагрузок в нескольких направлениях. Универсальный тип с рециркуляцией шариков или роликов.

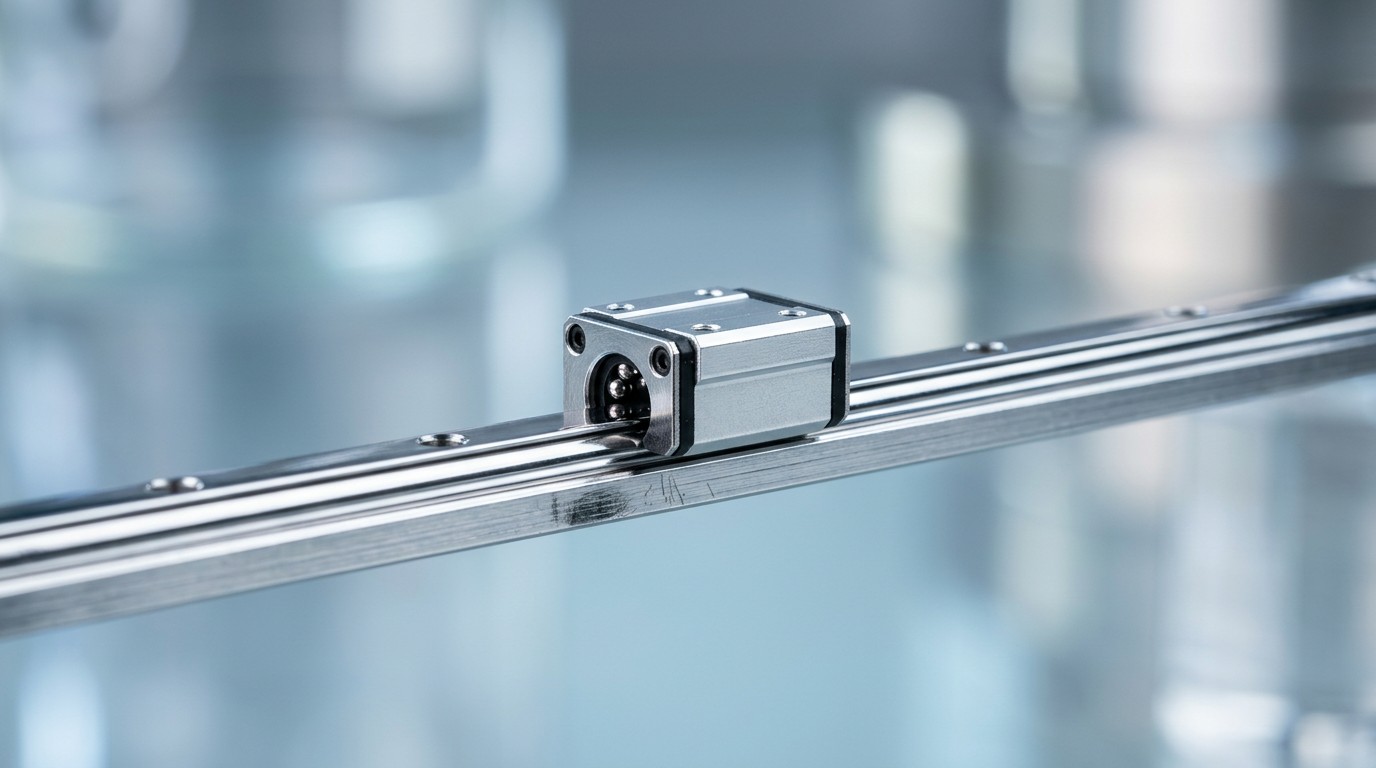

Миниатюрные Высокоточные компоненты компактного размера и минимального веса. Обеспечивают точное перемещение в ограниченном пространстве (3D-принтеры, медицинская техника). Отличаются низким трением и минимальным шумом.
Шариковые Различаются по типоразмеру, классу точности, варианту крепления, длине и нагрузке. Используются в высокоточных станках с ЧПУ и автоматизированных линиях.
Роликовые Ориентированы на работу под высокой нагрузкой (фрезерные станки, ЧПУ). Преимущества: максимальная жёсткость, стабильность геометрии, минимизация вибрации. Нагрузка распределяется по точке.
Цилиндрические Уровень точности ниже, чем у предыдущих вариантов. Преимущества — беспроблемность монтажа и бюджетная стоимость. Для малогабаритного или ненагруженного оборудования.

Дополнительный критерий выбора модели — не только по основным параметрам (скорость, точность, занимаемое пространство), но и условия рабочего помещения. Повышенная влажность и запылённость могут снизить долговечность оборудования и его рабочие характеристики.

Как выбрать линейные направляющие?

Первый критерий — это точность позиционирования. Требования в приборостроении и при обработке древесины существенно отличаются. В первом случае речь идёт о долях миллиметра.

Что ещё учитываем при выборе:

  • необходимую плавность перемещения;
  • параметры жёсткости;
  • чувствительность к люфту;
  • трение;
  • точность;
  • грузоподъёмность;
  • скорость;
  • требования к точности монтажа;
  • условия эксплуатации — от температуры до уровня вибрации.

Помимо комплекса технических характеристик, смотрим на способ крепления — с полной или частичной поддержкой. Внимание: важный критерий выбора — совместимость. Монтажные габариты должны соответствовать у самой направляющей и у станка. Это относится не только к длине-ширине-высоте, но и точному месту крепёжных отверстий. Совместимость должна быть ориентирована на все характеристики оборудования:

  • приводы;
  • системы смазки;
  • тип охлаждения и управления.

Выбирая максимальную точность, мы можем остановиться на типах направляющих с более низким сроком эксплуатации или повышенной требовательностью к постоянному техобслуживанию. В этом случае будет выше и стоимость компонентов, и сложность их монтажа.

Заключение

Виды линейных направляющих различаются и по точности обработки рельса, и по типу циркуляции, и по схеме расположения тел качения. Для миниатюрных моделей типоразмер может находиться в диапазоне 7–15 мм. По габаритам, точности и скорости ассортимент представлен десятками вариантов.

От грамотного выбора линейных направляющих зависит точность работы и долговечность любого оборудования — начиная от станков с ЧПУ-управлением и заканчивая полностью автоматизированной тяжёлой производственной линией.

Алгоритм выбора:

  1. Определяем необходимую точность.
  2. Учитываем эксплуатационные условия.
  3. Рассчитываем нагрузки и моменты.
  4. Подбираем типоразмер.
  5. Уточняем (и строго соблюдаем) правила монтажа.
  6. Заключительный этап — анализируем не только преимущества и проблемы различных конструкций, но и экономическую эффективность выбранной конструкции. Важно: оцениваем совместимость с эксплуатируемым оборудованием.

Для станков с ЧПУ, как правило, используются два варианта направляющих — профильные рельсовые либо круглые валы.

Точность зависит от геометрии рельса линейных направляющих, преднатяга, а в большинстве случаев — и термостабильности конструкции. На длительность эксплуатации влияет уровень и характер нагрузки, не только регулярность, но и качество смазки, загрязнение в процессе работы, характеристики уплотнений и точность монтажа (отсутствие перекоса, чистота контакта, параллельность плоскостей).
