Ошибки монтажа, которые убивают подшипник: как избежать преждевременного износа узла

Подшипник может быть правильно подобран по размеру и грузоподъёмности, но выйти из строя значительно раньше расчётного срока. Причина нередко скрывается не в качестве детали, а в ошибках при установке: перекосе, неправильной посадке, загрязнении, передаче усилия через тела качения или работе без подходящей смазки.

Особенно критичны такие ошибки для промышленного оборудования, станков с ЧПУ, автоматизированных линий и систем линейного перемещения. В этих механизмах подшипник не работает изолированно. Его ресурс зависит от состояния вала, корпуса, направляющих, опор, уплотнений, смазки и точности сборки всей системы.

Разберём основные ошибки монтажа подшипников, их последствия и способы защиты оборудования от незапланированного ремонта.

Почему новый подшипник может быстро выйти из строя

При нормальных условиях подшипниковый узел воспринимает нагрузку через дорожки качения, шарики или ролики и передаёт её на сопряжённые элементы узла. Если при монтаже возникают локальные повреждения, перекос или неправильный натяг, распределение нагрузки меняется.

В результате появляются:

• вмятины на дорожках качения;
• задиры и следы пластической деформации;
• повышенный шум и вибрация;
• локальный перегрев;
• ускоренный износ сепаратора;
• люфт и снижение точности перемещения;
• разрушение подшипника и повреждение соседних деталей.

На раннем этапе дефект может быть почти незаметным. Оборудование запускается и некоторое время работает штатно. Затем растут температура и вибрация, появляются посторонние звуки, а ресурс механизма резко сокращается.

Поэтому грамотный монтаж подшипника — это не вспомогательная операция, а часть инженерного расчёта системы.

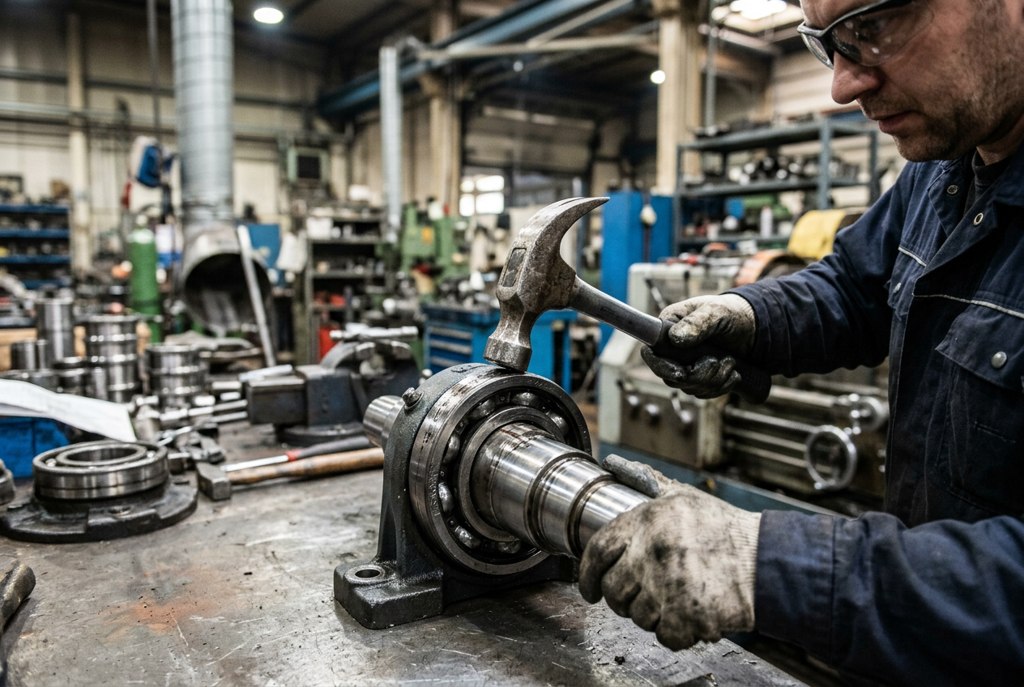

Ошибка № 1. Забивать подшипник молотком без монтажной оправки

Одна из самых распространённых ошибок — установка подшипника ударами по кольцу случайным инструментом: молотком, выколоткой, металлической трубой или отвёрткой.

Даже если внешне деталь выглядит целой, ударная нагрузка может оставить микровмятины на дорожках качения, повредить сепаратор или вызвать сколы на кромках. Во время работы тела качения будут регулярно проходить через повреждённые участки. Возникнут вибрация, шум и усталостное разрушение материала.

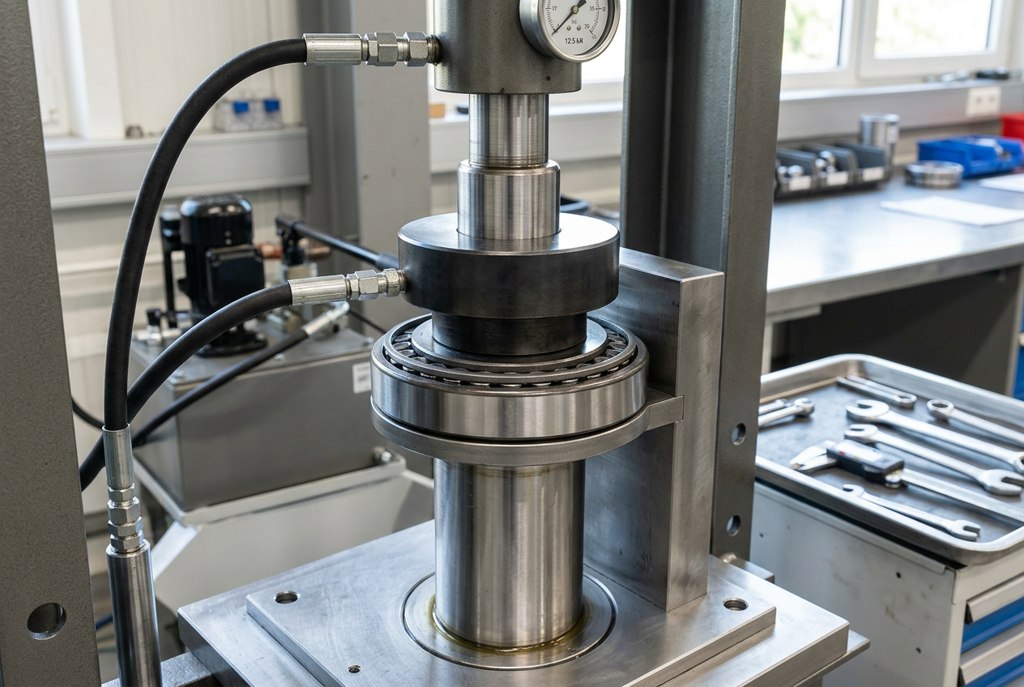

Как правильно

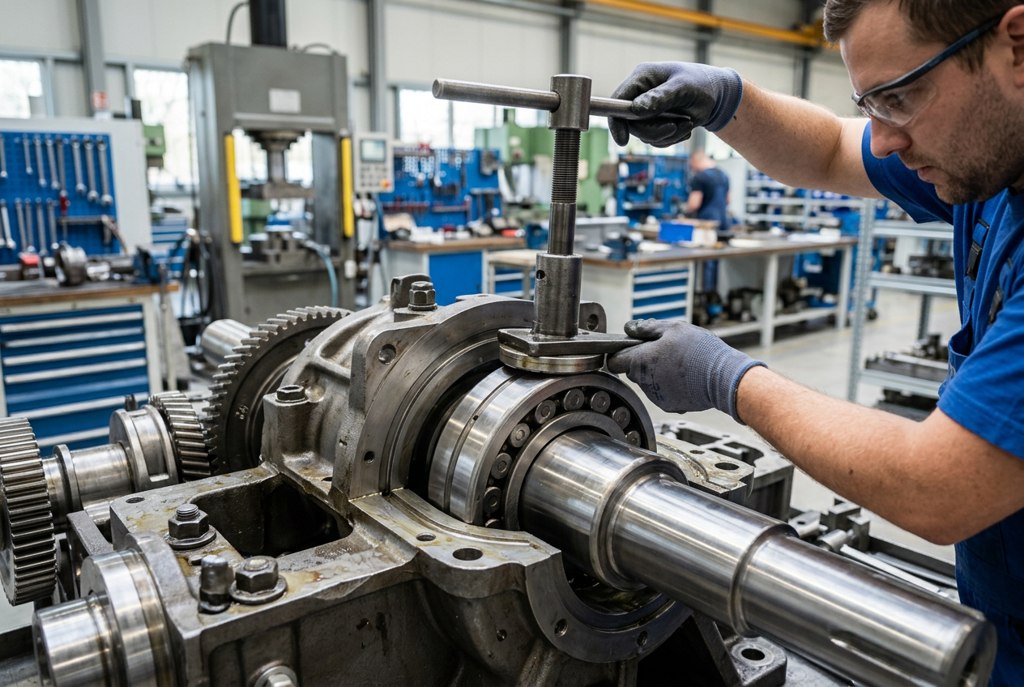

Для механического монтажа применяют монтажную оправку, втулку или пресс. Усилие должно распределяться равномерно по торцу устанавливаемого кольца.

Главное правило:

• если подшипник устанавливается на вал с натягом, усилие прикладывают к внутреннему кольцу;
• если он запрессовывается в корпус, усилие прикладывают к наружному кольцу;
• если натяг предусмотрен по обоим кольцам, используют инструмент, позволяющий передать нагрузку одновременно на оба кольца.

Усилие нельзя передавать через шарики или ролики.

Ошибка № 2. Передавать монтажное усилие через тела качения

Эта ошибка часто возникает при запрессовке подшипника на вал через наружное кольцо или при установке в корпус через внутреннее кольцо.

В такой ситуации нагрузка проходит через шарики или ролики. На дорожках качения могут образоваться характерные вмятины с шагом, соответствующим расположению тел качения. Такой дефект иногда называют монтажным бринеллированием.

После запуска оборудования подшипник начинает работать с ударной нагрузкой. Даже при умеренной скорости вращения или перемещения быстро появляются шум, вибрация и выкрашивание дорожек.

Как правильно

До начала сборки определите, какое кольцо имеет посадку с натягом. Именно на него должно приходиться монтажное усилие. При сомнениях следует сверить посадки, допуски и схему узла с технической документацией.

Для серийного производства полезно закрепить порядок монтажа в технологической карте и использовать подходящую оснастку, исключающую ошибочную запрессовку.

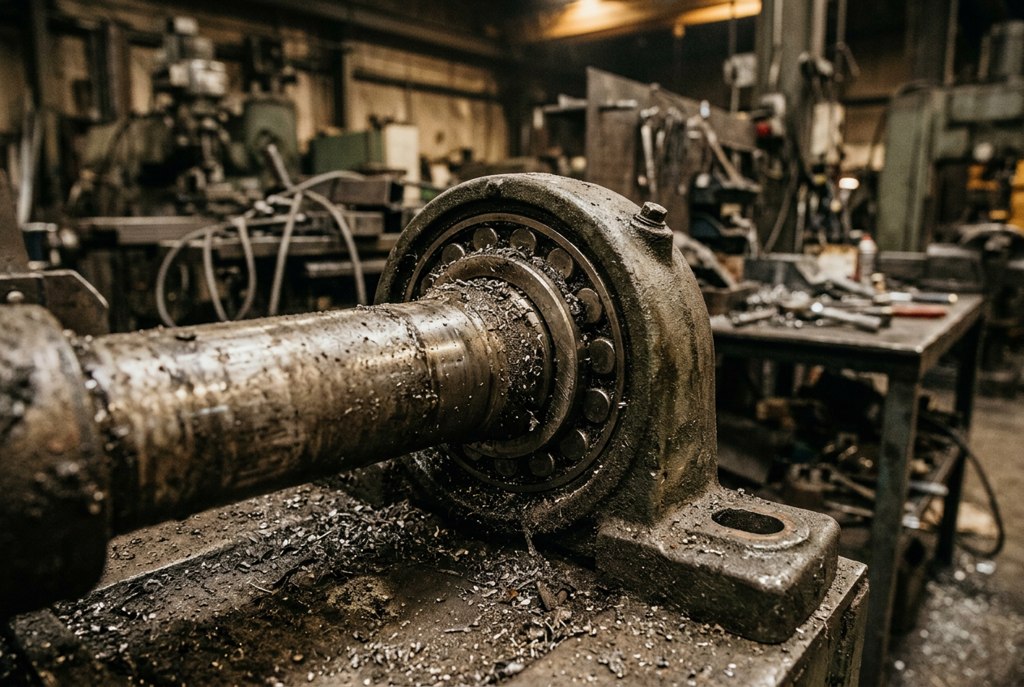

Ошибка № 3. Устанавливать подшипник на загрязнённую поверхность

Металлическая стружка, абразивная пыль, песок, засохшая смазка и даже мелкие частицы после обработки корпуса способны существенно сократить срок службы узла.

Частицы попадают между сопрягаемыми поверхностями или внутрь подшипникового узла. При монтаже они создают локальные напряжения, нарушают посадку и могут оставить задиры. Во время эксплуатации загрязнения повреждают дорожки качения и работают как абразив.

Особенно опасна установка в условиях ремонтной зоны, где рядом ведутся шлифовальные, сварочные или слесарные работы.

Как правильно

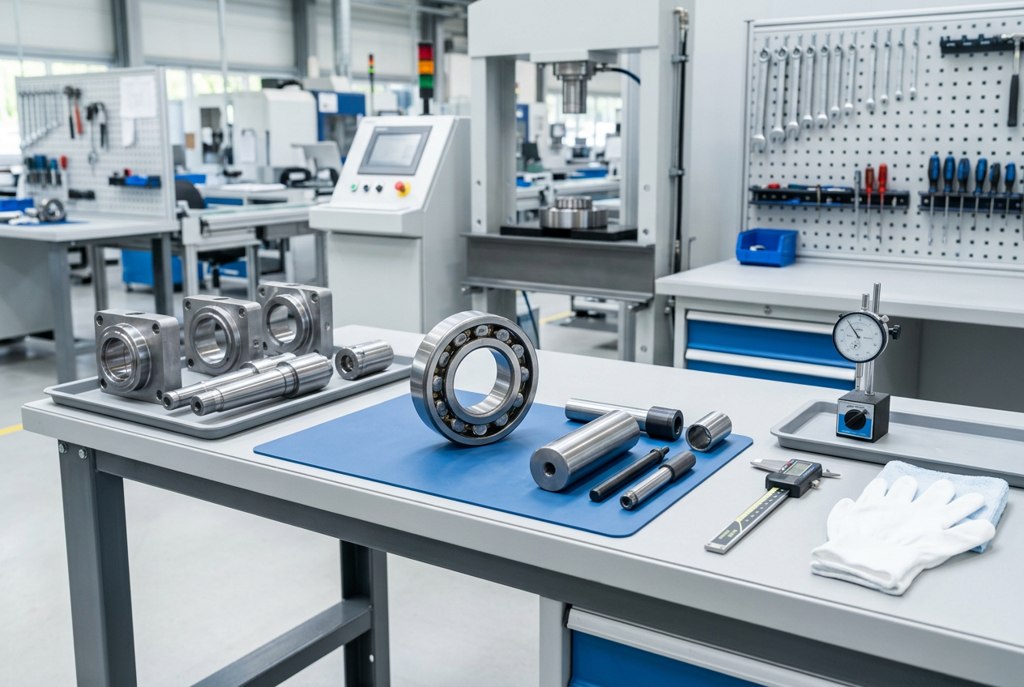

Перед установкой необходимо:

1. очистить посадочные поверхности вала и корпуса;
2. удалить заусенцы, следы коррозии и остатки старой смазки;
3. проверить сопрягаемые детали на повреждения;
4. распаковывать новый подшипник непосредственно перед монтажом;
5. использовать чистые перчатки и инструмент;
6. защитить место сборки от попадания пыли и стружки.

Для линейных систем необходимо также контролировать чистоту направляющих, валов, кареток и уплотнений.

Ошибка № 4. Игнорировать посадки и допуски

Подшипник нельзя устанавливать по принципу «подходит по диаметру — значит, можно монтировать». Для надёжной работы важны не только размеры детали, но и посадка на валу или в корпусе.

Слишком слабая посадка приводит к проворачиванию кольца, микроперемещениям, фреттинг-коррозии и износу сопряжённой поверхности. Слишком большой натяг может уменьшить рабочий зазор, повысить температуру и создать чрезмерные внутренние напряжения.

Проблема усугубляется, если вал или корпус имеют овальность, конусность, биение либо отклонения по шероховатости.

Как правильно

Перед сборкой следует проверить:

• диаметр посадочной поверхности;
• овальность и конусность;
• состояние торцевых упоров;
• биение;
• шероховатость;
• соответствие посадки нагрузке и режиму работы.

Подбор должен учитывать не только маркировку, но и фактические условия эксплуатации: направление нагрузки, скорость, температуру, наличие вибраций и требования к точности.

Ошибка № 5. Монтировать подшипник с перекосом

Даже качественный подшипник быстро изнашивается, если при установке нарушена соосность вала и корпуса. Перекос может возникнуть из-за неравномерной запрессовки, дефектов посадочной поверхности, загрязнений, неправильной обработки корпуса или ошибок при сборке соседних элементов.

В результате нагрузка распределяется не по расчётной зоне, а концентрируется на отдельных участках дорожек качения. Узел нагревается, работает шумно и теряет ресурс.

Для линейных направляющих проблема проявляется особенно заметно: каретка движется с повышенным сопротивлением, появляются рывки, вибрация и нестабильность позиционирования.

Как правильно

Необходимо контролировать:

• параллельность и соосность сопряжённых деталей;
• равномерность запрессовки;
• перпендикулярность упорных поверхностей;
• отсутствие заусенцев;
• лёгкость движения узла до подключения привода;
• момент затяжки крепежа.

При сборке систем линейного перемещения важно оценивать не отдельную деталь, а всю кинематическую цепочку: направляющие, каретки, валы, втулки, опоры и привод.

Ошибка № 6. Неправильно нагревать подшипник перед установкой

Нагрев используют, когда механическая запрессовка требует значительного усилия или может повредить посадочные поверхности. Однако нагрев «на глаз» создаёт новые риски.

Опасные способы:

• нагрев открытым пламенем;
• укладка детали непосредственно на горячую плиту;
• локальный перегрев отдельных участков;
• отсутствие контроля температуры;
• загрязнение компонента при нагреве в неподготовленной ёмкости.

Перегрев может ухудшить свойства материала, повредить уплотнения и смазку, деформировать сепаратор.

Как правильно

Для контролируемого монтажа применяют специализированный индукционный нагреватель или другой допустимый метод, предусмотренный технической документацией. Температуру необходимо контролировать, а режим выбирать с учётом типа изделия, материала сепаратора, уплотнений и заводской смазки.

Если нет утверждённой технологии нагрева, лучше запросить рекомендации у поставщика узла.

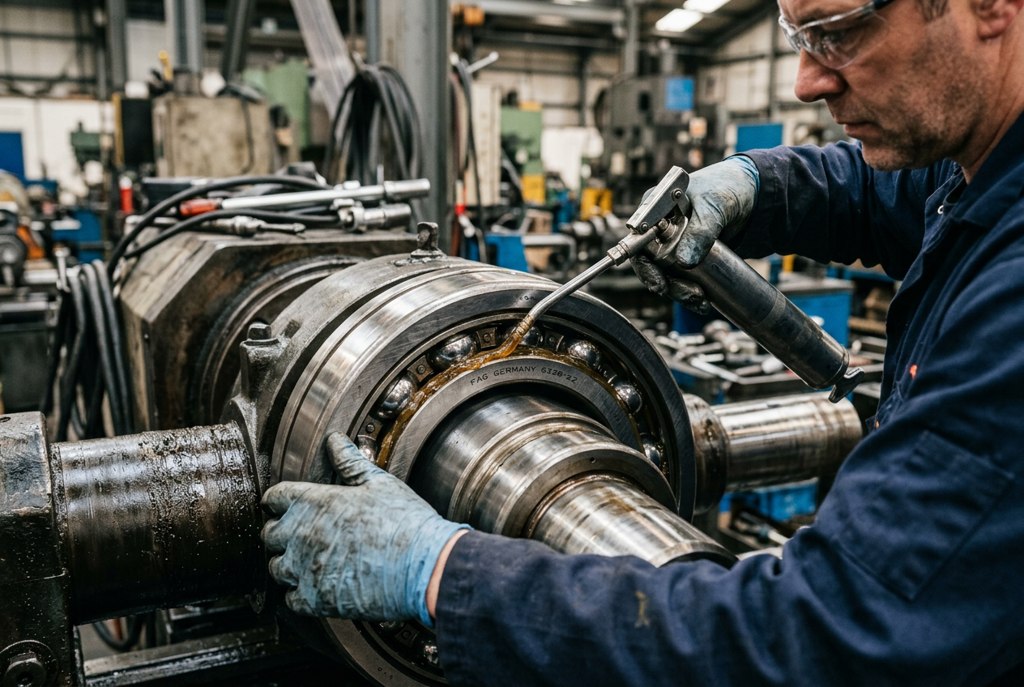

Ошибка № 7. Использовать неподходящую смазку или забыть о смазке после монтажа

Даже идеально установленный подшипник не проработает долго при неправильной смазке.

Типичные ошибки:

• запуск узла без достаточного количества смазки;
• применение состава, не соответствующего скорости, нагрузке или температуре;
• смешивание несовместимых смазочных материалов;
• избыточное заполнение полости;
• отсутствие регламента повторного смазывания;
• загрязнение смазки при нанесении.

Недостаток смазки приводит к росту трения и температуры. Избыток также может вызвать перегрев, особенно на высоких скоростях.

Как правильно

При выборе смазочного материала учитывают:

• тип подшипника;
• скорость вращения или линейного перемещения;
• нагрузку;
• рабочую температуру;
• воздействие пыли, влаги и агрессивных сред;
• периодичность обслуживания;
• наличие уплотнений.

Для кареток линейных направляющих необходимо проверить доступность смазочных каналов и ниппелей после сборки. Регламент обслуживания лучше формировать одновременно со спецификацией оборудования.

Ошибка № 8. Не использовать уплотнения и защитные элементы

Подшипник может быть правильно установлен, но быстро выйти из строя из-за загрязнений уже во время эксплуатации. Это характерно для деревообработки, металлообработки, упаковочных линий, производств с абразивной пылью и оборудования, работающего во влажной среде.

Стружка и пыль проникают в зону контакта, ухудшают состояние смазки и ускоряют износ дорожек качения.

Как правильно

На этапе проектирования нужно предусмотреть:

• штатные уплотнения;
• защитные кожухи и экраны;
• дополнительные грязесъёмники;
• подходящий интервал обслуживания;
• контроль состояния направляющих и валов;
• своевременную замену повреждённых уплотнений.

Защиту нельзя рассматривать как необязательное дополнение. Это часть системы, влияющая на ресурс подшипника.

Ошибка № 9. Перетягивать крепёж без контроля момента

Чрезмерная затяжка крепёжных элементов может деформировать корпус, изменить геометрию опоры и создать дополнительную нагрузку на подшипниковый узел. Недостаточная затяжка, напротив, приводит к микроперемещениям, вибрации и потере точности.

Для кареток и направляющих опасна также неравномерная последовательность затяжки. Она способна вызвать перекос и затруднённый ход.

Как правильно

Следует использовать динамометрический инструмент и соблюдать последовательность затяжки, указанную в технической документации. После фиксации узел необходимо проверить вручную на плавность перемещения и отсутствие заеданий.

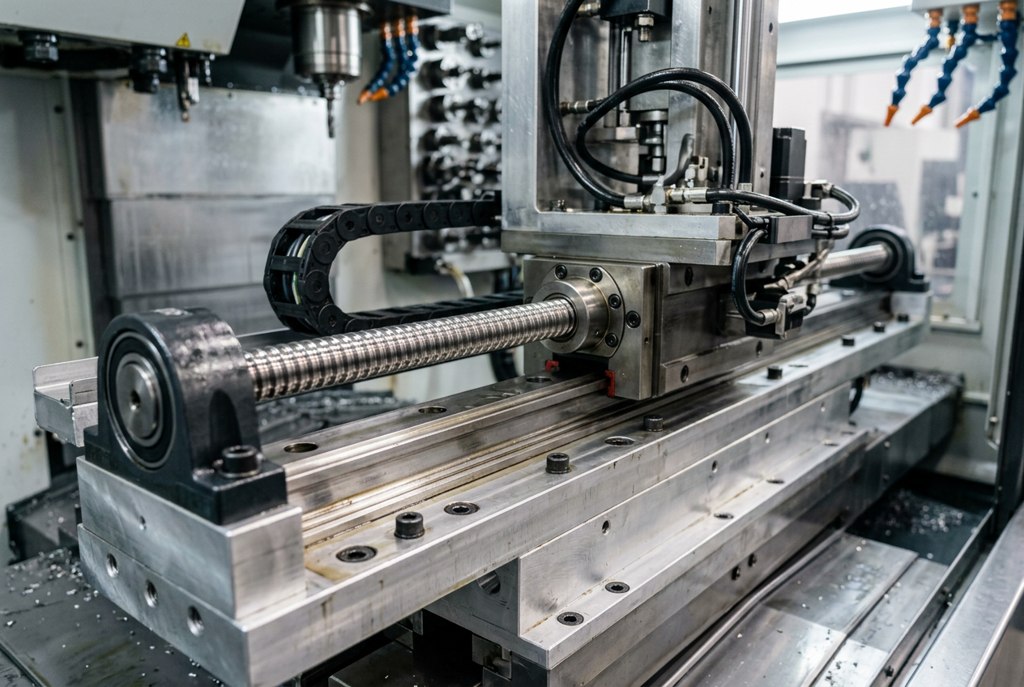

Ошибка № 10. Подбирать подшипник отдельно от остальных компонентов

На практике преждевременный отказ нередко начинается ещё до монтажа — на этапе закупки. Деталь выбирают только по габаритам или пытаются заменить аналог без проверки совместимости с валом, корпусом, опорами и условиями работы.

Такой подход особенно рискован для систем линейного перемещения и шарико-винтовых передач. Здесь результат зависит от согласованной работы нескольких элементов:

• подшипников;
• прецизионных валов;
• втулок;
• кареток;
• профильных направляющих;
• опор вала;
• винтов и гаек ШВП;
• подшипниковых опор ШВП;
• уплотнений и аксессуаров.

Например, неправильно подобранная опора ШВП может привести к перекосу винта, повышенной нагрузке на опорный узел, люфту и нестабильному позиционированию.

Как правильно

Закупать следует не отдельную деталь, а согласованное решение под конкретную задачу. Инженеру поставщика нужно передать исходные данные:

• назначение оборудования;
• схему узла;
• размеры;
• нагрузку;
• скорость;
• требуемую точность;
• длину хода;
• условия эксплуатации;
• особенности обслуживания;
• требования по срокам поставки.

Это снижает риск несовместимости компонентов и упрощает монтаж.

Признаки ошибки монтажа после запуска оборудования

После сборки обратите внимание на следующие симптомы:

Признак	Возможная причина
Быстрый нагрев узла	Чрезмерный натяг, недостаток или избыток смазки, перекос
Шум сразу после запуска	Повреждение дорожек качения, загрязнение, неправильная установка
Вибрация	Монтажные вмятины, несоосность, дефекты посадки
Тяжёлый ход каретки	Перекос направляющих, неправильная затяжка крепежа, загрязнение
Люфт	Слабая посадка, износ сопряжённых деталей, ошибка подбора
Повреждение уплотнений	Неправильная сборка, загрязнение, несоответствие условиям эксплуатации
Снижение точности позиционирования	Проблемы с опорами, направляющими, ШВП или креплением элементов<

Если после монтажа появились посторонние звуки, локальный перегрев или заедания, оборудование лучше остановить и проверить до начала полноценной эксплуатации. Работа повреждённого подшипникового узла может привести к ремонту не только самого компонента, но и вала, корпуса, направляющих или привода.

Чек-лист правильного монтажа подшипника

Перед запуском проверьте:

1. Подшипник подобран по нагрузке, скорости, размерам и условиям эксплуатации.
2. Вал, корпус и торцевые упоры очищены от загрязнений.
3. Посадочные поверхности проверены по геометрии и допускам.
4. На деталях нет заусенцев, коррозии и повреждений.
5. Используется подходящий монтажный инструмент.
6. Усилие передаётся на кольцо с посадкой, а не через тела качения.
7. Подшипник установлен без перекоса.
8. Соблюдён допустимый режим нагрева, если применяется термический монтаж.
9. Используется подходящая смазка в нужном количестве.
10. Уплотнения и защитные элементы установлены корректно.
11. Крепёж затянут с контролем момента.
12. После сборки проверены плавность хода, отсутствие люфта, шума и перегрева.

Почему BallRoll поставляет систему, а не отдельную деталь

Ресурс подшипника зависит от совместимости всех компонентов узла. Поэтому при модернизации станка, ремонте линии или проектировании нового оборудования важно оценивать систему целиком.

BallRoll помогает подобрать компоненты для линейного перемещения в комплексе:

• подшипники;
• линейные втулки;
• прецизионные валы;
• опоры вала;
• профильные направляющие;
• шариковые и роликовые каретки;
• винты, гайки и опоры ШВП;
• уплотнения и аксессуары.

Такой подход позволяет согласовать размеры, нагрузку, точность, условия эксплуатации и требования к монтажу до закупки. В результате заказчик получает не набор разрозненных позиций, а работоспособное решение для оборудования.

Специалисты BallRoll помогут проверить исходные данные, подобрать совместимые компоненты и подготовить спецификацию под ваш проект.

Часто задаваемые вопросы

Можно ли забивать подшипник молотком?

Наносить удары непосредственно по кольцам подшипника нельзя. Для установки используют монтажную оправку, пресс или специализированный инструмент. Усилие должно приходиться на кольцо с посадкой.

Почему новый подшипник шумит сразу после установки?

Возможные причины — перекос, загрязнение, повреждение дорожек качения при запрессовке, неправильная посадка или нехватка смазки. Узел следует проверить до продолжительной эксплуатации.

Как понять, что подшипник установлен с перекосом?

На перекос могут указывать тяжёлый ход, локальный нагрев, вибрация, шум и неравномерное сопротивление при ручном проворачивании или перемещении.

Нужно ли смазывать новый подшипник?

Это зависит от исполнения детали и рекомендаций производителя. Некоторые подшипники поставляются со смазкой, другим требуется смазывание при монтаже. Важно также проверить регламент обслуживания узла.

Можно ли подобрать подшипник только по размерам?

Размеры — важный, но не единственный параметр. Следует учитывать нагрузку, скорость, посадки, рабочую температуру, условия загрязнения, направление усилий и совместимость с другими компонентами.

Что передать поставщику для подбора подшипникового узла?

Желательно направить чертёж или схему, размеры, нагрузку, скорость, длину хода, условия эксплуатации и требования к точности. Чем полнее исходные данные, тем ниже риск ошибок при монтаже и эксплуатации.
