Линейные подшипники: полное руководство

Задача линейных подшипников — облегчать перемещение объектов по прямой и минимизировать трение. Эту работу они выполняют в самых различных устройствах — от высокотехнологичного станка с ЧПУ до выдвижного ящика в офисной и домашней мебели. Основное различие — необходимый уровень точности движения.

Краткий перечень оборудования, работа которого немыслима без линейного подшипника:

• токарные и фрезерные станки;
• манипуляторы, используемые в робототехнике;
• измерительные устройства;
• конвейеры и упаковочные линии;
• 3D-принтеры.

Ход перемещаемых деталей должен быть плавным, при этом уменьшается износ оборудования. Вращательное движение преобразуется в линейное в любой модели подшипников. Но для конкретного оборудования разработаны различные конструкции.

Изобретение и эволюция

Самые древние подшипники известны с III тысячелетия до н.э. — они использовались мастерами давно исчезнувшей шумерской цивилизации для изготовления колёс. Примитивные модели применялись в самых различных устройствах в Древнем Египте и Римской империи.

Первый подшипник, близкий к современной конструкции, появился в Уэльсе. Разработал его владелец литейного завода. Поэтому время и место рождения шарикоподшипника известны, в отличие от его материала. Возможны две версии — чугун или сталь. Вид металла не отражён в патенте, который был оформлен в 1794 году.

Типы линейных подшипников

В отличие от механизмов, поддерживающих вращательное движение, линейные «отвечают» за прямое перемещение одного элемента (детали) относительно другого вдоль одной оси. Требуется максимально снизить трение, сопротивление — движение должно быть стабильным и плавным.

Какие существуют типы подшипников:

• Шарикоподшипники. Обеспечивают максимальную точность. Характеризуются плавным ходом. Рабочие тела — шарики или сферы.
• Роликовые. Справляются с работой в сложных эксплуатационных условиях. Рабочие тела в большинстве моделей — цилиндрические ролики. Нагрузка распределяется равномерно. Помимо цилиндрических, существуют игольчатые роликовые.
• Втулки. Они же линейные шарикоподшипники. Отличаются высокой точностью в сочетании с минимальным коэффициентом трения. Соответственно, эффективны там, где требуется обеспечить небольшой люфт.

Используются и скользящие системы. Основная сфера применения — станкостроение, автоматизация. Конструкция может включать каретки и направляющие.

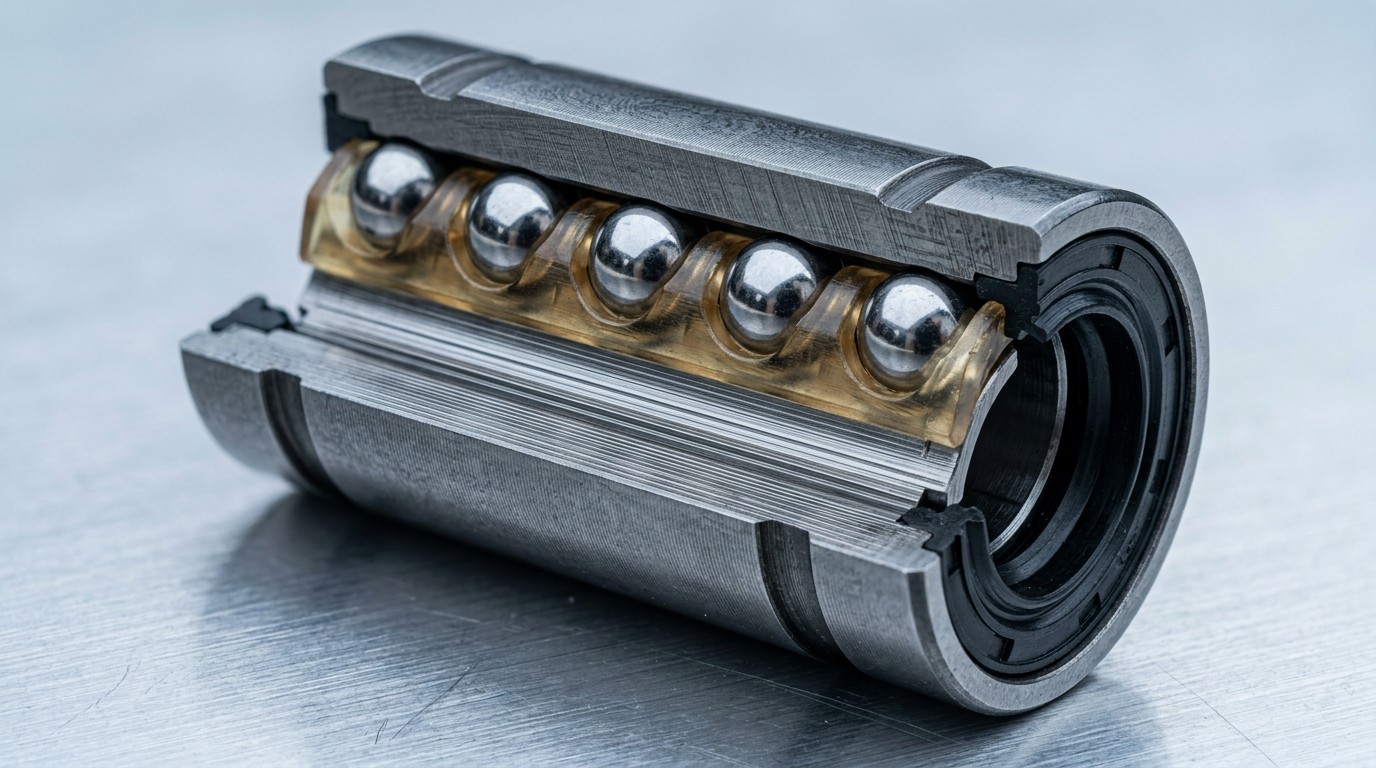

Конструкция линейного подшипника

Механизмы, в которых используются ролики, обеспечивают высокую грузоподъёмность. Но они требуют более профессионального монтажа (необходима высокая точность установки).

Из чего состоит подшипник:

Элемент конструкции	Описание и требования
Корпус	Выполняется из высококачественной стали. ГОСТом регламентированы все его параметры: твёрдость, шероховатость, допуск круглости.
Тела качения	Для роликов или шариков используется подшипниковая сталь. Размер тел качения — в диапазоне 1–10 мм.
Сепаратор	Обеспечивает равномерное распределение и линейное движение тел качения. Изготавливается из сплавов с минимальным коэффициентом трения или полимеров. Требования: низкое трение и высокая износостойкость.
Уплотнение	Существует несколько видов. Основная задача — обеспечить долговечность самого подшипника и длительный срок эксплуатации без потери рабочих характеристик.
Крепления	Предназначены для прочной фиксации механизма.

Линейные механизмы обладают схемой значительно более сложной, чем обычные подшипники.

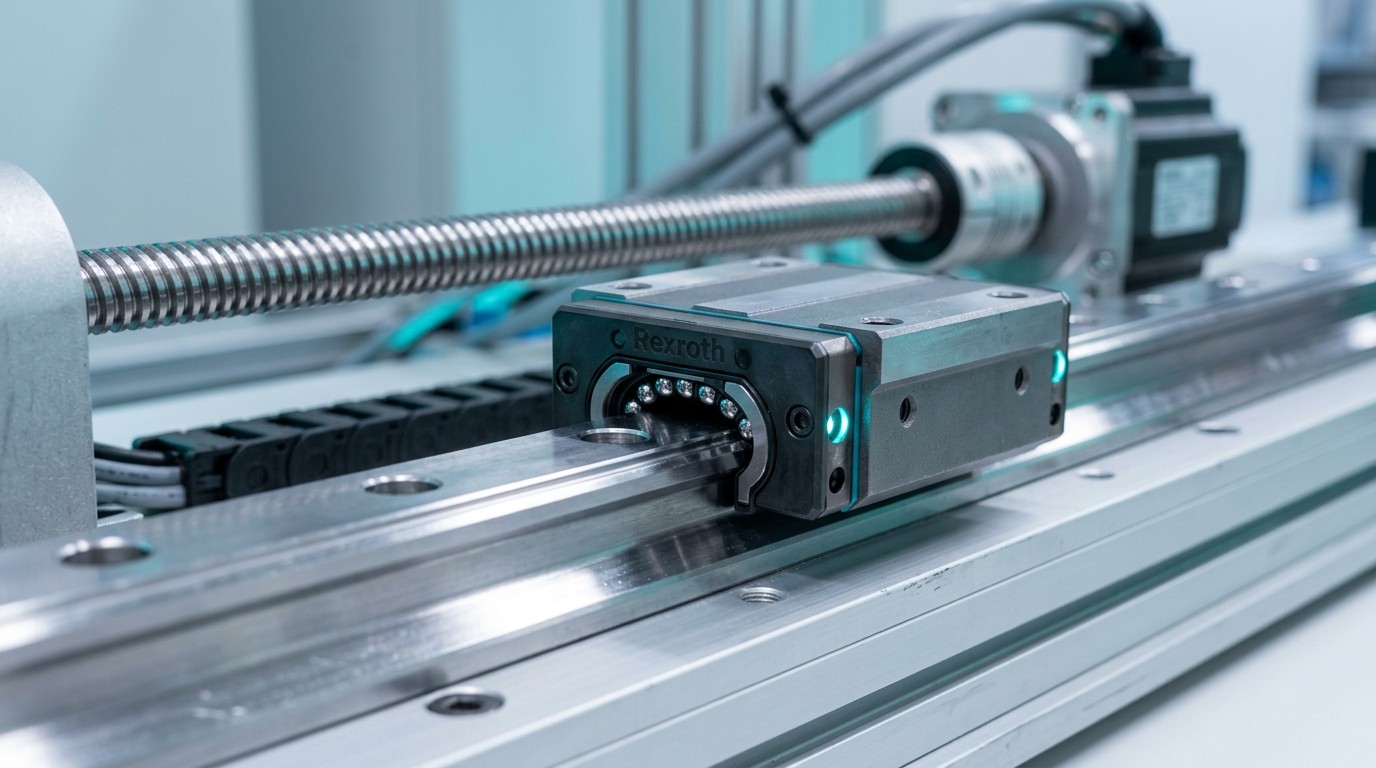

Компоненты, работающие в связке с линейным подшипником

Перечень отличается для различных типов самого подшипника и конкретных производственных задач. Но общая схема выглядит так:

• Направляющие — от них зависит стабильность и направленность движения.
• Каретки — удерживают при движении по направляющим.
• Привод. Винты, ремни и другие аналогичные механизмы. Именно они непосредственно преобразуют вращательное движение в линейное.
• Энкодеры и датчики — позволяют контролировать главные параметры работы: точность и скорость перемещения, положение механизма.
• Смазка — выполняет основную задачу по снижению трения, обеспечивает бесперебойное движение.
• Контроллеры, которые преобразуют информацию от датчика и отправляют команду приводу.

В единой связке с ними могут быть использованы: двигатель, источник питания, крепёжные детали, опорные рамы и кронштейны.

Как выбрать линейный подшипник?

Верный выбор механизма обеспечивает бесперебойную работу самого подшипника и повышает срок эксплуатации всего оборудования.

Основные критерии:

• Грузоподъемность — её уровень и длительность работы под нагрузкой.
• Число оборотов (либо количество часов), на которые рассчитана работа механизма.
• Скорость. Тесно взаимосвязана с рабочей температурой.
• Рабочая температура. При превышении оптимального показателя испаряется смазка, при заниженной Т уменьшается скорость.

Учитываются и дополнительные параметры — ускорение, типоразмер. Выбор начинается с определения оптимального типа подшипника, затем просчитываются все характеристики. А дальше — грамотная эксплуатация, контроль состояния смазки, температуры и уровня нагрузки.
