Линейные подшипники: назначение и применение

В самом различном оборудовании требуется перемещение деталей чётко по прямой линии, при этом движение должно быть плавным, ровным, без малейших сбоев. Во многих технологических процессах необходимо и точное позиционирование при абсолютной повторяемости всего алгоритма работы. Для этого в станках с программным управлением, упаковочном оборудовании, 3D-принтерах, различных манипуляторах используются линейные подшипники. Их задача — выполнять прямое перемещение и минимизировать трение.

Подразумевается движение вдоль одной оси станка или иного механизма. Стандартный по конструкции подшипник — это две поверхности, которые перемещаются друг по другу, обеспечивая движение без трения для сопряжённых элементов оборудования.

Какое перемещение должен обеспечить подшипник:

• высокоточное;
• стабильное;
• плавное.

Подшипники (от проверенного производителя) сохраняют свои характеристики на протяжении длительного срока эксплуатации — их схема изначально проста и эффективна.

Стандартная конструкция

Линейный подшипник бывает выполнен в закрытом либо открытом варианте. Один из распространённых типов — шариковая втулка. Трение она обеспечивает минимальное, ориентирована на поступательное движение. Основная сфера применения — машиностроение.

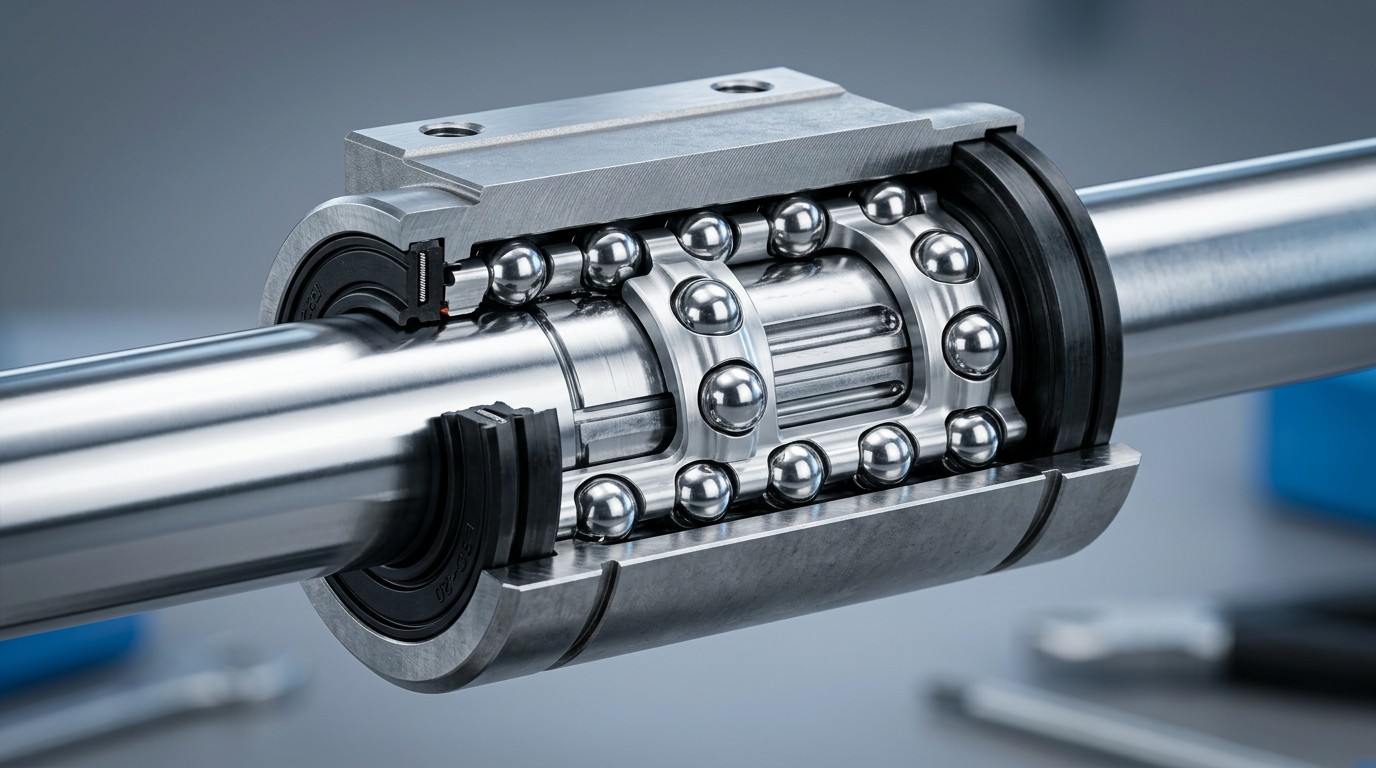

Стандартная конструкция втулки:

• Линейная ось.
• Шарики — это и есть тела качения. Они принимают нагрузку и выполняют плавное перемещение.
• Сепараторы — возможны из различных материалов, например, полиамид, сталь, алюминий. Как правило, цилиндрической формы. Их задача — удерживать и направлять движение шариков.
• Беговые дорожки внутри корпуса.
• Стопорные кольца.
• Уплотнение. Основная его задача — удержать смазку и предотвратить попадание внутрь механических загрязнений.

Вкратце, принцип работы втулки таков — равномерное линейное движение на основе механизма возврата шариков. Безусловно, и стоимость таких деталей невысока — в них отсутствуют сложные элементы, увеличивающие не только цену, но и вероятность скорой поломки.

Критерии выбора линейного подшипника

Верный выбор любой детали обеспечивает не только её длительный срок службы, но и качество работы всего механизма, минимум ремонта и максимум точности. Что мы учитываем, выбирая конкретный вариант подшипника:

• Рабочая скорость.
• Температура, при которой функционирует механизм — если она выше той, на которую ориентирован подшипник, смазка испарится. Если ниже — уменьшится подвижность.
• Грузоподъёмность — это может быть заданная величина или период работы под нагрузкой.
• Габариты подшипника, совпадающие с типом станка.
• Ускорение.
• Расчётный срок эксплуатации. Он может исчисляться в различных величинах — часы работы, количество оборотов.

Безусловно, итоговый выбор корректируется и с учётом запланированного бюджета — стандартные традиционные подшипники бюджетны по стоимости, но в последних разработках можно подобрать и более сложные, усовершенствованные модели.

Принцип работы и сфера применения

Основная характеристика — возможность непрерывного цикла движения, когда шарики, расположенные в подшипнике, перемещаются по направляющим каналам. Замкнутый цикл обеспечивает беспрерывную работу на высоких нагрузках. В такой конструкции трение намного ниже, чем в моделях подшипников скольжения. Результат — износ оборудования значительно меньше, можно использовать в оборудовании более лёгкие приводы.

Какие задачи могут выполнять линейные подшипники:

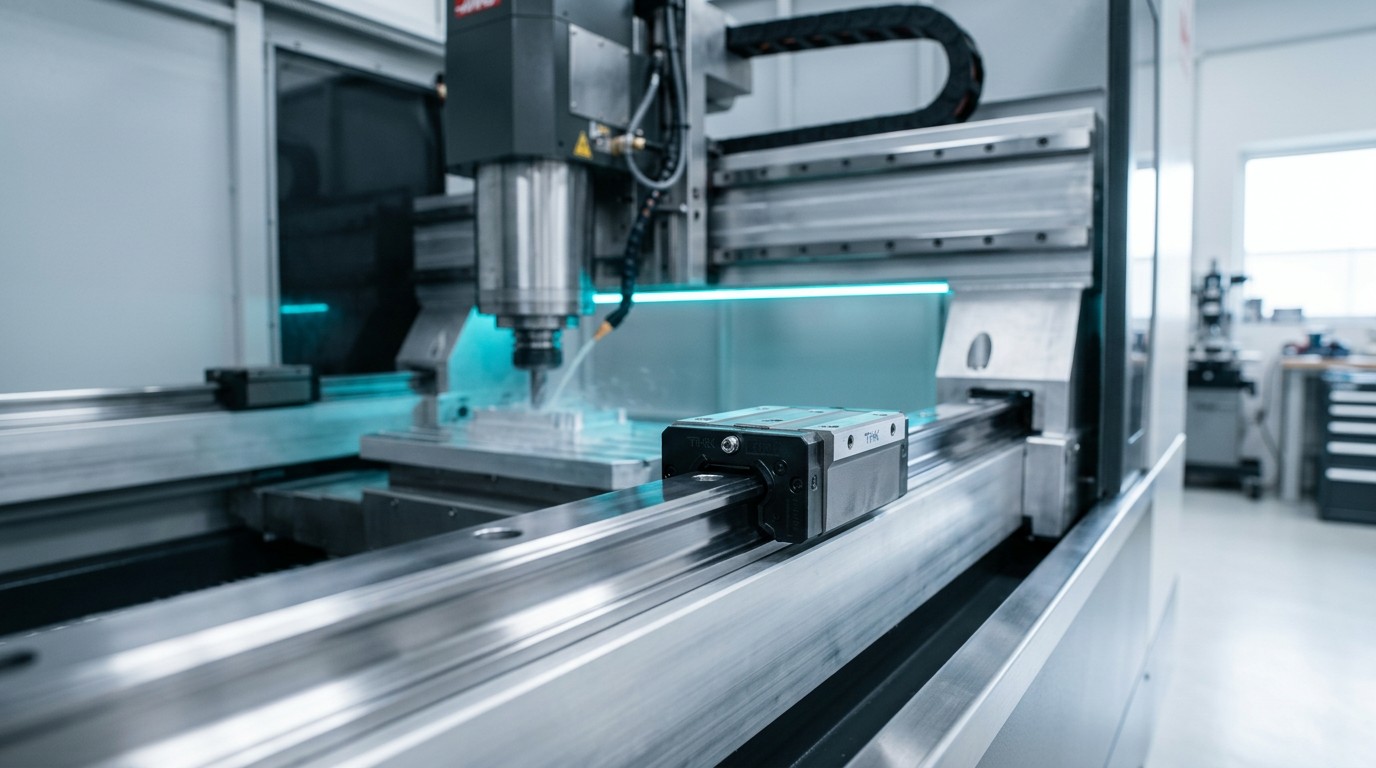

• В ЧПУ-станках «отвечают» за ровный ход инструментов чётко по заданной траектории.
• В 3D-принтерах подшипники обеспечивают стабильность нанесения слоёв и абсолютную повторяемость.
• На упаковочном оборудовании перемещают все компоненты плавно, без рывков, не допускают перекосы.
• Для манипуляторов позволяют оперативно перемещать грузы как в робототехнических системах, так и по традиционным рельсам.
• В измерительном оборудовании гарантируют точность показаний, обеспечивая стабильный плавный ход без люфта.
• В деревообрабатывающих станках (как и при обработке металла) перемещают суппорты, шпиндели, столы.
• В лабораториях могут выполнять различные задачи — например, подавать реагенты в заданных дозах и с определённой скоростью.
• Полиграфическое оборудование.
• Медицинская техника.
• При разработке электроники.

Даже самые бюджетные модели способны отрабатывать 30–40–50 тысяч циклов без потери качества — но при условии соблюдения эксплуатационных требований, включая отсутствие загрязнений. Попадание внутрь механических примесей приводит к заеданию механизма. Требуется соблюдение простых правил обслуживания. Необходима регулярная смазка.

Какие ошибки при монтаже и обслуживании снижают ресурс службы не только самого подшипника, но и всего оборудования:

• даже незначительный перекос;
• некачественная либо недостаточная смазка;
• грубые ошибки при установке корпуса.

Загрязнение — основная опасность для безупречной работы подшипника, именно эту проблему и должен предотвратить уплотнитель, состояние которого требуется периодически контролировать. Неэффективно применять линейные подшипники для осевых нагрузок — они ориентированы на нагрузки радиальные.

Использование линейных подшипников в условиях ударных нагрузок или при сильном перекосе вала приводит к повреждению или заклиниванию шариков. Результат — появление дефектов: чаще всего вмятин на поверхности вала.

Заключение

От линейного подшипника требуется не только минимальное трение и плавность хода, но и высокая точность движения. Должна быть абсолютная прямолинейность, а в таких отраслях как станкостроение или автоматизация, необходима и повторяемость позиционирования. Главные характеристики, которые позволяют использовать линейные подшипники для сложных задач в программируемых станках:

• компактные размеры;
• способность выдержать высокие нагрузки;
• беспроблемная работа на высоких скоростях;
• простота первичного монтажа и последующей замены (но при этом требуется соблюдение допусков и обеспечение чистоты рабочей поверхности);
• регулярное, но не требующее особой квалификации техобслуживание;
• одинаковая грузоподъёмность, как вертикальная, так и горизонтальная;
• низкий уровень шума во время работы.

Разнообразие типоразмеров позволяет выбрать подшипник под любой диаметр вала. Существует и возможность подобрать оптимальную конструкцию корпуса — фланцевую, закрытую или открытую. Разнообразны материалы: несколько видов стали, включая нержавеющую, а также специальный пластик. Уплотнения могут быть выполнены в различных вариантах в зависимости от конкретной задачи и условий производства — температуры, загрязнений.
