Краткое руководство по подшипникам: выбор, обслуживание, разборка

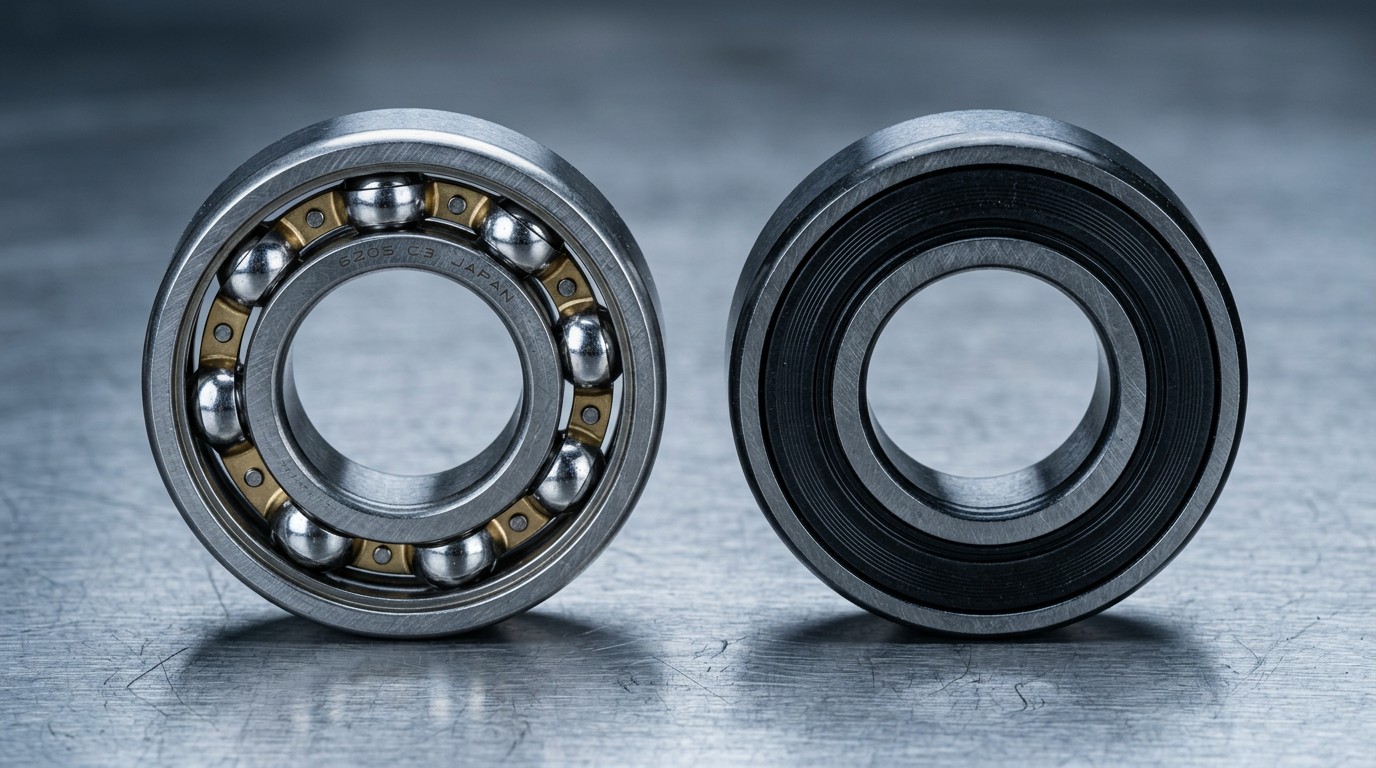

Не только ошибки при разборке, но и неграмотная смазка ускоряют износ детали или приводят к моментальной поломке. Точный алгоритм обслуживания зависит от типа подшипника — открытые и закрытые виды потребуют различного подхода. Основное отличие — присутствуют ли в конструкции защитные элементы.

Функциональная разница между ними заключается не только в требованиях к обслуживанию, но и «поведении» во время работы. Отличаются и правила смазки — для подшипников открытого типа эта процедура должна быть регулярной.

Открытые подшипники

Никаких встроенных уплотнений. Открыт прямой доступ независимо от вида тел качения, шарики или ролики. Частично открытый корпус — это возможность беспроблемно регулировать зазор и легко выполнять все виды технического обслуживания. От загрязнений такие конструкции обычно защищают гофрированные чехлы.

Основные сферы применения:

• КИМ с точностью в пределах ±0,001 мм;
• высокоскоростные подающие механизмы;
• производство полупроводников;
• текстильная промышленность;
• упаковочное производство.

Устанавливаются в станках, на автоматизированных линиях. Обеспечивают минимальное трение при высокоскоростной работе. Успешно используются в измерительных приборах. Основное их требование — чистая рабочая среда.

Закрытые подшипники

Конструкция предусматривает встроенные уплотнения. Результат — обеспечена защита от загрязнений, исключено попадание в деталь крупных механических частиц. Для защиты от влаги и мелких частиц разработаны каучуковые уплотнения. Частичная защита от химических испарений и металлической стружки.

Основные отрасли применения:

• химическая промышленность;
• автомобилестроение;
• обработка древесины;
• строительная техника, эксплуатируемая в условиях высокого загрязнения;
• пищепром.

Оптимальный вариант при работе в условиях высокой влажности и загрязнённости. Требуют значительно меньше работ по техобслуживанию в сравнении с открытыми подшипниками.

Общее сравнение

Тип подшипника	Предельная скорость	Регулировка зазора	Момент трения	Уплотнение	Доступ к элементам качения	Максимальные обороты
Открытый	5 м/с	Беспроблемно	Низкий	Не предусмотрено	Прямой	Высокие
Закрытый	3 м/с	С ограничениями	Повышенный	Встроено	Ограниченный	Ниже на 15%

При выборе между этими двумя вариантами ориентируемся на конкретные условия эксплуатации — в первую очередь на уровень загрязнения и возможность регулярного техобслуживания. Срок эксплуатации в грязной среде значительно (в 2–3 раза) выше у закрытых моделей, но у них и стоимость существенно больше. У открытых подшипников, помимо бюджетной цены, дополнительно преимущество — ремонтопригодность.

Разборка

Необходимость разборки возникает, когда требуется обеспечить доступ к подшипнику. Основные цели — очистка или замена смазки. Производитель всегда указывает возможность разборки и повторной сборки (они доступны не для всех моделей).

Стандартный алгоритм, который дополняется по конкретным характеристикам подшипника:

1. Отключаем оборудование от питания.
2. Фиксируем механизм.
3. Снимаем защитные элементы, крышки, уплотнители и щитки, защищающие от пыли.
4. Демонтируем смазочные устройства — они могут быть различны и предусмотрены не в каждой системе.
5. Ослабляем крепёж — болты или гайки, фиксирующие подшипники в корпусе или на валу.
6. Извлекаем подшипник с помощью съёмника либо применяем сложные методы (например, нагрев).
7. Проверяем состояние уплотнения, корпуса и вала.
8. Удаляем полностью старую смазку.
9. Очищаем от любых загрязнений.
10. Если использовали промывочные жидкости, детали нужно будет просушить сжатым воздухом или простой безворсовой тканью.
11. Проводим визуальный осмотр — нет ли трещин или признаков серьёзного износа.

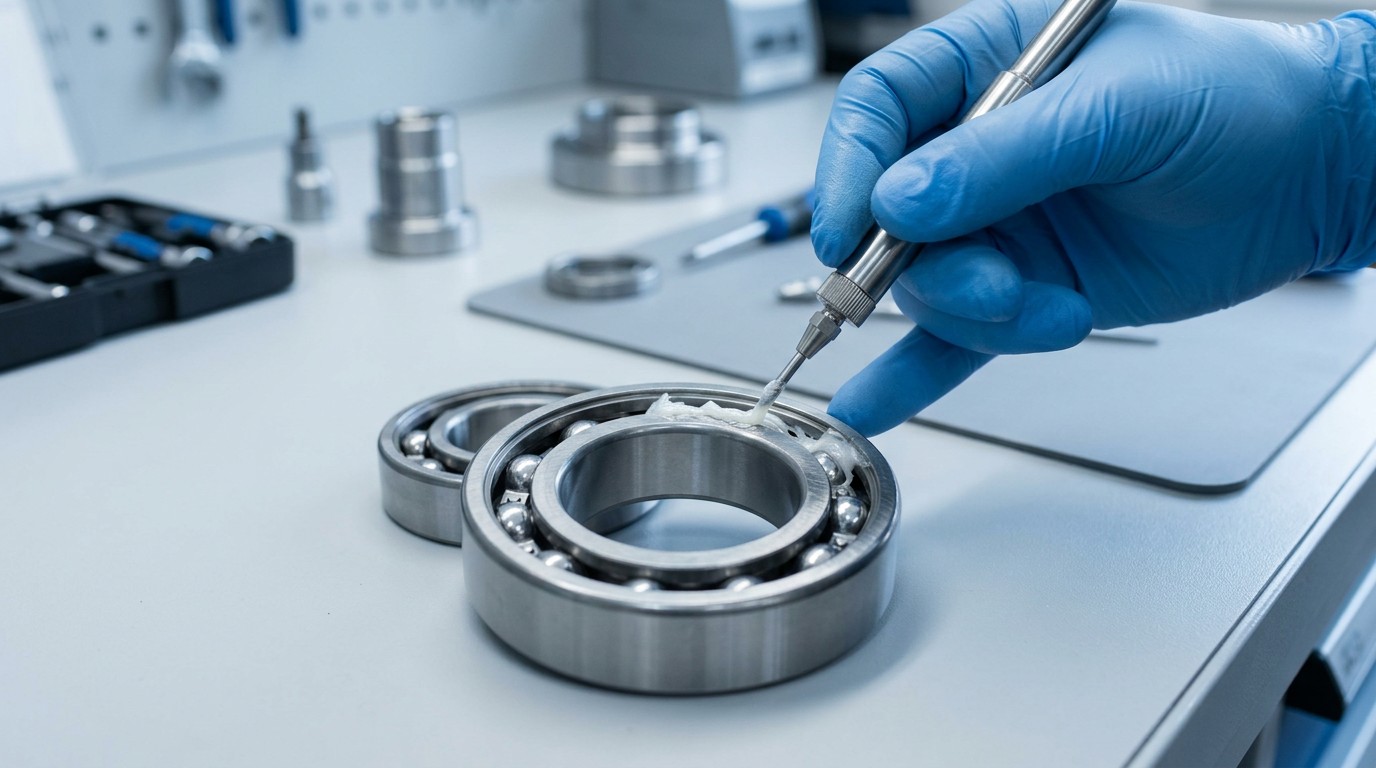

12. Приступаем к смазке.

Её задачи — уменьшать трение и отводить тепло. Качественная смазка, подобранная в соответствии с рекомендациями производителя подшипников, надёжно защищает не только от загрязнения, но и коррозии.

По каким критериям выбираем смазку:

• скорость вращения;
• тип подшипника;
• нагрузки;
• температура;
• общие условия эксплуатации.

Пластичный состав защищает механизм в течение длительного срока. Жидкое масло хорошо отводит тепло, поэтому используется для высокоскоростных узлов. При работе в агрессивной среде или в экстремальных температурах необходимы специальные смазки, ориентированные на конкретные условия.

Частые ошибки при нанесении смазки

Внимание: большинство типов смазки категорически нельзя смешивать. Ни в коем случае нельзя добавлять новый состав, не очистив шарикоподшипник от старой смазки. Количество определяем строго по рекомендации производителя — лишняя смазка приведёт к перегреву (а в худшем случае и к разгерметизации).

Расчёт заполнения зависит от характеристик подшипника: высокоскоростным, как правило, требуется в диапазоне от 30 до 50% общего свободного объёма. Если работа происходит при повышенной вибрации — то до 60%.
