Каретки: что это такое и где используются

Каретки: что это такое и где используются

Что общего в любых каретках - на металлообрабатывающих станках и пишущей машинке, ткацком оборудовании и велосипеде: это механизм, на котором размещены рабочие детали. Для токарно-фрезерного оборудования это главный элемент в схеме линейного перемещения.

Конструкции каких станков невозможны без каретки:

лазерные и плазменные;
ЧПУ;
3D принтеры;
печатные установки;
оборудование для обработки камня.

Изготовление деталей из металла и дерева, фрезерование и токарная обработка - в этих операциях необходимо линейное перемещение с максимальной точностью и скоростью.

Что такое каретка? Определение простыми словами

Каретка - это подвижная часть механизма, которая перемещается по направляющим и несёт на себе рабочий инструмент, заготовку или другой узел. В машиностроении каретка станка является основой точности: именно от её жёсткости и плавности хода зависит качество обработки. Если заглянуть в технический словарь, то можно найти такое определение: «каретка - узел, обеспечивающий прямолинейное движение по направляющим». Простыми словами, каретка это как бы маленькая тележка, которая ездит по рельсам, только вместо колёс у неё шарики или ролики на подшипниках. И ещё каретки это не только станочные, но и велосипедные - там этот термин обозначает узел, в котором вращается ось с шатунами внутри рамы.

Что означает каретка в разных контекстах? Для токаря это часть суппорта, для фрезеровщика - подвижная плита, для веломеханика - узел педалей. Но везде каретка выполняет одну функцию: обеспечивает перемещение или вращение с минимальным трением и максимальной точностью.

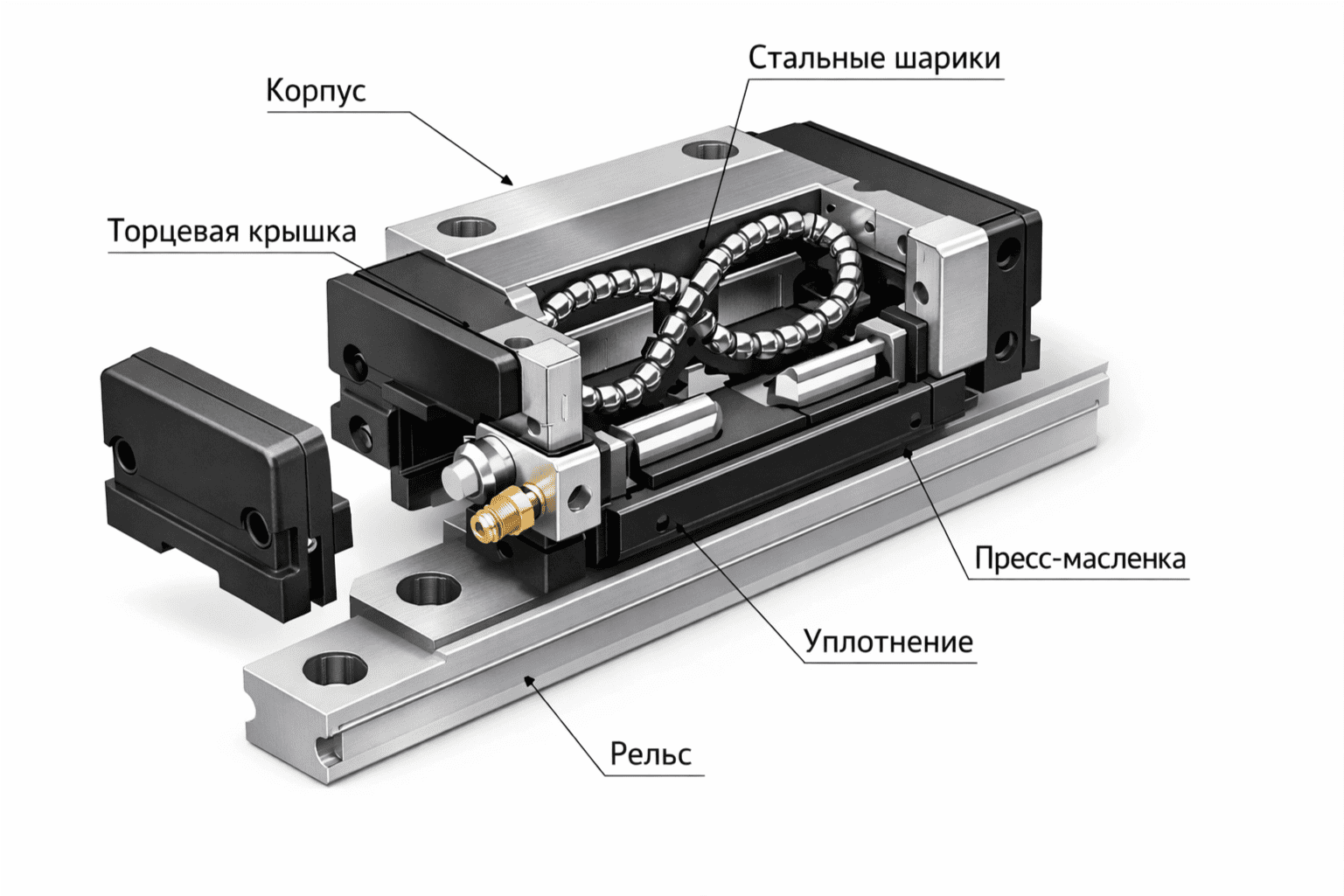

Как выглядит каретка и из чего она состоит

Стандартный вариант промышленной каретки - алюминиевый или стальной корпус. Внутри него находятся тела качения - ролики либо шарики, которые взаимодействуют с направляющими. Эти тела качения могут двигаться вертикально или горизонтально, воспринимая нагрузки. По рельсовым направляющим каретки перемещают станочные инструменты, заготовки, обрабатываемые детали.

Из чего состоит каретка более подробно:

Корпус - прочная основа, часто с фланцами для крепления. Материал - сталь или алюминиевый сплав.
Тела качения - шарики или ролики, которые обеспечивают качение по направляющим. Они работают в специальных дорожках, закалённых до высокой твёрдости.
Сепаратор - разделяет тела качения, чтобы они не тёрлись друг о друга, и равномерно распределяет смазку.
ниппели - защищают внутреннюю полость от грязи, стружки и пыли. Обычно делаются из резины или пластика.
Смазочные каналы и ниппели - через них подаётся смазка, чтобы уменьшить износ.

Конструкция может быть разной: есть фланцевые, прямоугольные, удлинённые и широкие каретки. Также различают типы по способу монтажа: с верхним или боковым креплением. В любом случае устройство каретки подчинено одной цели - точному перемещению.

Способы перемещения каретки:

ШВП (шарико-винтовая передача);
сервопривод;
вручную.

Сравнение шариковых и роликовых кареток

По типу тел качения каретки делятся на шариковые каретки и роликовые каретки. Чтобы легче было понять разницу, сведём основные характеристики в таблицу:

Параметр	Шариковые каретки	Роликовые каретки
Тела качения	Шарики	Ролики (цилиндрические или игольчатые)
Грузоподъёмность	Средняя (подходят для лёгких и средних нагрузок)	Высокая (выдерживают тяжёлые заготовки)
Жёсткость	Ниже, чем у роликовых	Высокая, минимальные деформации
Скорость перемещения	Высокая (до 5–10 м/с)	Умеренная (обычно до 2–3 м/с)
Точность и плавность хода	Отличная, минимальное трение	Хорошая, но немного уступает шариковым
Применение	Станки с ЧПУ, 3D-принтеры, лазерные установки, медицинская техника	Тяжёлые фрезерные станки, прессы, обрабатывающие центры

Выбор между этими двумя типами зависит от конкретных задач. Если важно быстро и точно перемещать лёгкий инструмент - берите шариковую. Если же нужна максимальная жёсткость и работа с тяжёлыми деталями - роликовая будет оптимальной.

Какие бывают каретки: разновидности и особенности

Какие бывают каретки помимо разделения по телам качения? Вот основные классификации:

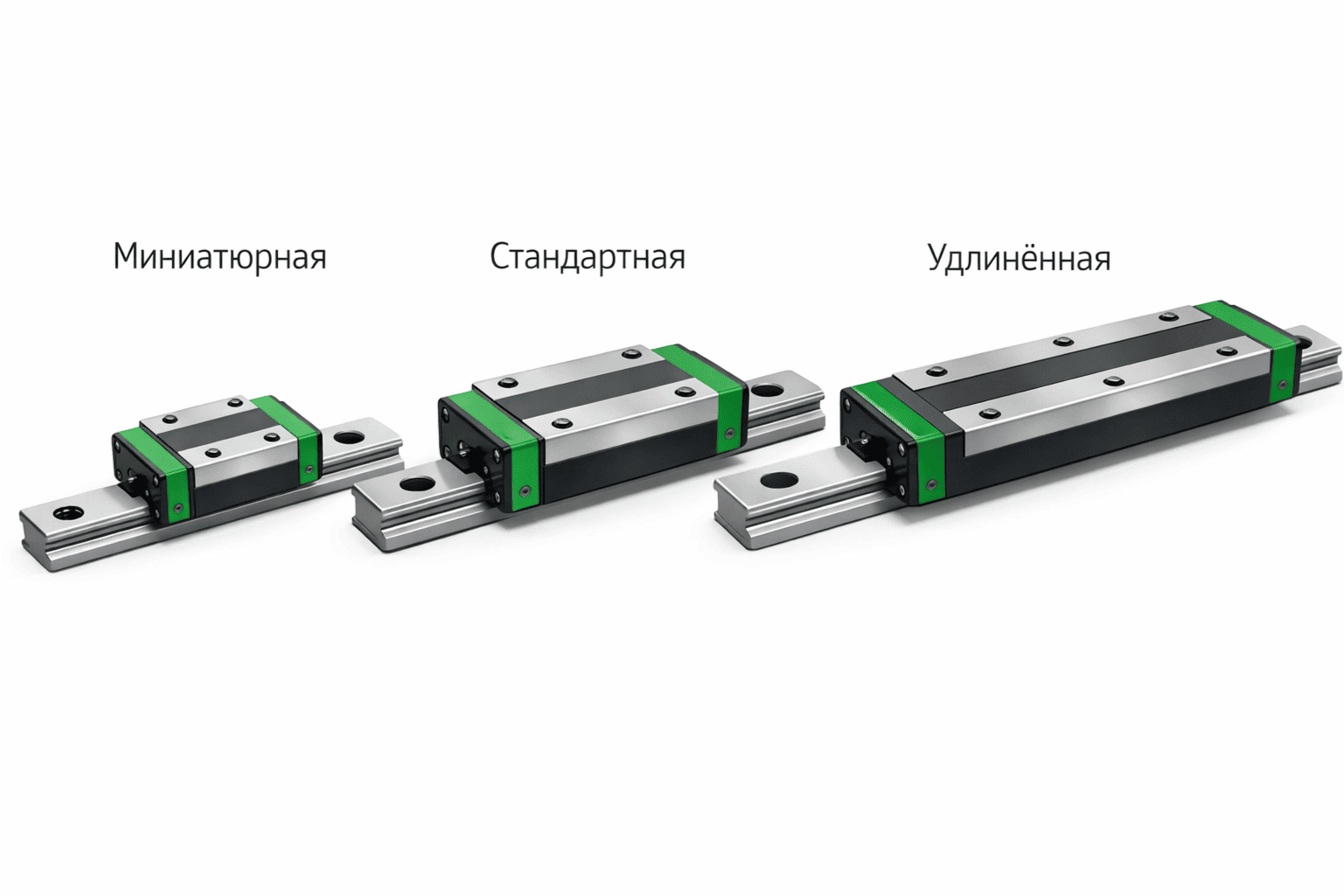

По размеру: стандартные, миниатюрные (для малогабаритного оборудования) и удлинённые (для повышенных нагрузок).
По форме корпуса: фланцевые (с крепёжными ушками) и прямоугольные (с креплением снизу). Фланцевые удобнее монтировать, они популярны в станкостроении.
По наличию защиты: с обычными уплотнениями и с усиленными (металлическими скребками) для работы в условиях обильной стружки.
По типу направляющих: каретки для профильных рельсов и для цилиндрических направляющих (втулки).

Также стоит упомянуть велосипедные каретки - это отдельная категория. В велосипеде кареточный узел находится в раме и служит для вращения шатунов с педалями. Там используются другие типы подшипников - промышленные или насыпные, но термин «каретка» закрепился и за этим узлом. Так что когда говорят каретка велосипеда, имеют в виду именно ось с подшипниками внутри рамы.

Как правильно выбрать каретку для станка

Выбор каретки - ответственный этап при проектировании или модернизации оборудования. Вот на что обязательно обратить внимание:

Нагрузки - статические и динамические. Посчитайте максимальный вес заготовки и усилия резания. Для тяжёлых режимов нужны роликовые модели.
Скорость и ускорение - если привод быстрый, шариковая каретка даст меньший нагрев и износ.
Точность - класс точности (обычно обозначается буквами N, H, P). Для прецизионных станков выбирайте H или P.
Условия работы - наличие пыли, стружки, охлаждающей жидкости требует усиленных уплотнений.
Совместимость с направляющими - каретка должна точно соответствовать ширине и профилю рельса. У каждого производителя есть таблицы.

Также важно учитывать, что для большой длины перемещения иногда выгоднее использовать две короткие каретки на одних направляющих, чем одну длинную. Это увеличивает жёсткость системы. И не забывайте про смазку - регулярное обслуживание продлевает срок службы в разы.

Где используются каретки: от станков до велосипедов

Сфера применения кареток охватывает десятки отраслей. Помимо металло- и деревообработки, это приборостроение, полиграфия, пищепром. Вот лишь некоторые примеры:

Станки с ЧПУ, фрезерные, токарные, шлифовальные.
3D-принтеры и лазерные гравёры.
Медицинское оборудование (томографы, хирургические роботы).
Автоматизированные линии, конвейеры.
Промышленные роботы и манипуляторы.
Измерительные машины и оптические столики.
Велосипеды (кареточный узел).

Везде, где нужно точное линейное движение или вращение с малым трением, каретка оказывается ключевым элементом. Даже в старых пишущих машинках каретка перемещала бумагу - принцип тот же.

История и современные возможности

Первая каретка появилась в 1906 году - и это просто был «мобильный» стол, который придумал Вильгельм Альтендорф. И он же через 30 лет создал двухроликовый вариант, который и послужил образцом для большинства современных моделей. Сегодня требования к кареткам значительно выросли.

Каким требованиям соответствуют каретки на промышленных станках:

равномерное распределение нагрузки;
максимальная точность при перемещении инструмента или заготовки;
стабильная работа при высоких динамических нагрузках;
длительный срок эксплуатации и медленный износ;
возможность работы в условиях запыления, присутствия стружки;
плавность хода;
сохранение рабочих характеристик при высоких скоростях;
низкий коэффициент трения;
жёсткость корпуса - недопустим прогиб.

Размеры кареток ориентированы на станочный парк - в основном это стандартные параметры, которые обеспечивают максимальную прочность и прецизионную настройку. Для работы с тяжёлыми заготовками разработаны каретки с увеличенной высотой. Удлинённые используются для работы с массивными заготовками и при повышенных нагрузках. Для максимально нагруженных систем обычно применяют широкие модели с фланцами. Конкретный тип каретки определяется по требованиям к точности детали, параметрам перемещаемых инструментов и заготовок, уровню нагрузки.
