Что делает подшипник

Подшипники используются в разнообразных сферах — от станкостроения до генераторов, от электроники до строительства. Их можно встретить и в тележке супермаркета, и в офисной мебели, и в дробильной машине для руды. От одних требуется максимальная «выносливость» — способность принимать и передавать высокие нагрузки. От других — точность позиционирования (особенно это важно для станков с ЧПУ).

Но основная задача, общая для любого варианта подшипников, — обеспечить минимальное трение, позволяя деталям оборудования вращаться плавно и свободно. Дополнительные функции — компенсировать нагрузки и фиксировать вращающиеся детали (оси, валы, шпиндели).

В зависимости от конкретных технологических задач, от подшипника требуются и другие характеристики:

• способность к работе на высокой скорости;
• умение справляться с вибрацией оборудования;
• сохранение рабочих свойств при высокой температуре.

Большинству подшипников серьёзные проблемы создают механические загрязнения — в первую очередь в станках для обработки дерева или металлов. Предотвратить помехи в работе и появление дефектов детали можно с помощью уплотнений, которые, как и сами подшипники, могут быть изготовлены из различных материалов, включая эластомеры.

Подшипники и станкостроение

Станки различны не только по задачам, но и по уровню точности, скорости работы. В ЧПУ-оборудовании необходимо максимально быстро распределять нагрузки, при этом минимизируя потери крутящего момента. Стандартная функция линейного подшипника в программируемом станке — вращать компоненты при механической обработке детали. Технологический цикл уникален для каждого оборудования. Соответственно, и параметры подшипника должны быть подобраны под конкретный процесс.

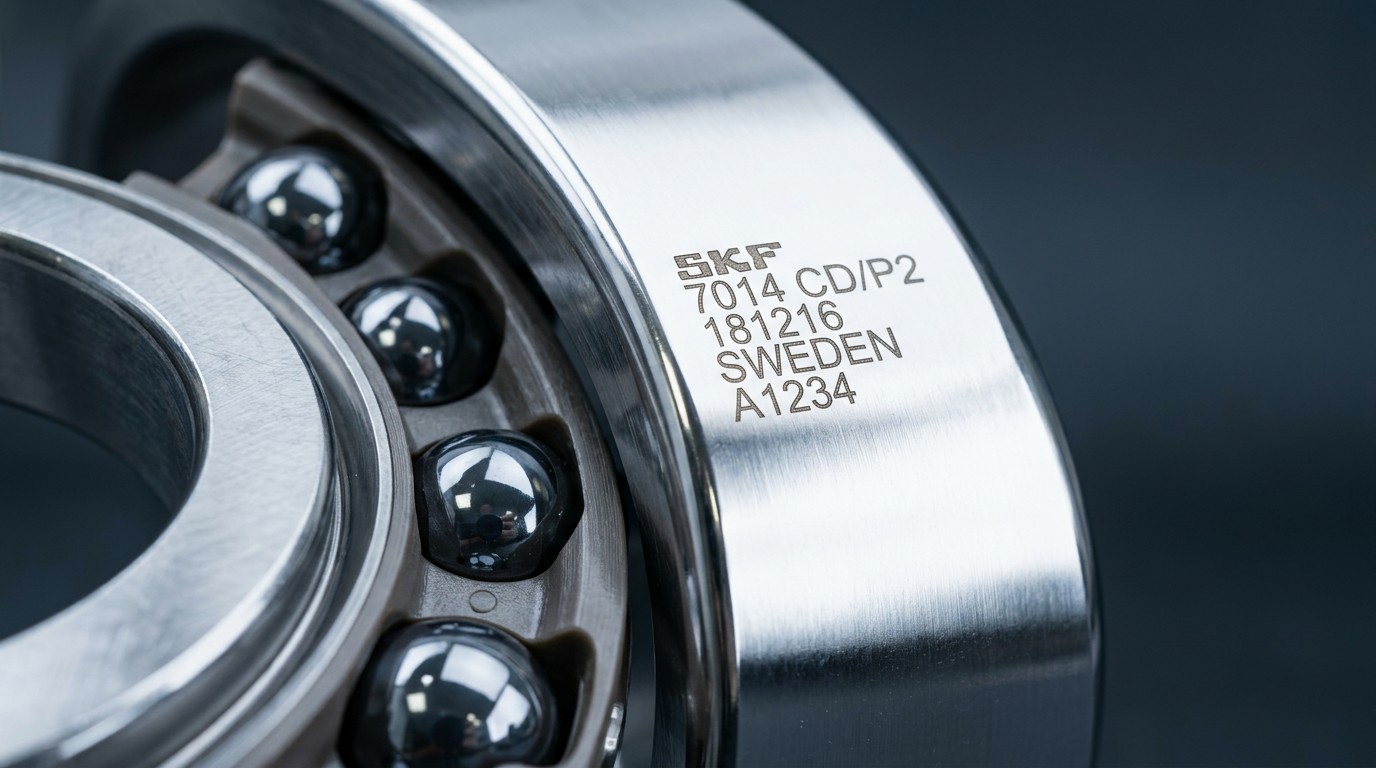

Оригинальные детали обозначены буквенной и цифровой маркировкой. Ошибка в любом из символов означает неверный выбор подшипника, в результате — как минимум некорректная работа станка, как максимум — его выход из строя. И всегда уменьшается срок эксплуатации самого узла. Класс точности маркируется цифрами от 2 до 8. Важно: если обозначение точности не указано, это означает «нормальный класс».

По каким характеристикам в первую очередь выбираем нужный вариант:

• Класс точности — это особенно актуально для станков с ЧПУ.
• Внутренний и внешний диаметры.
• Нагрузка.
• Скорость обработки заготовок.
• Температура рабочего процесса.
• Вращательный момент.

Учитываем и вес — от него зависит не только расчётная нагрузка, но и размер энергопотребления. Дополнительно смотрим на вибрацию, плюс — учитываем требования к уровню шума деталей. Но эти параметры просматриваем, определившись сперва с типом подшипника.

Краткие характеристики моделей

Существуют десятки типов и моделей подшипников. Но при этом все узлы можно разделить на два главных вида:

Вид подшипника	Особенности, преимущества и недостатки
Качения	Тела качения (различной формы) могут располагаться в 1 или 2 ряда. От формы зависит не только компактность детали, но и уровень воспринимаемой нагрузки. Преимущества: работают с минимальным шумом, без проблем выдерживают повышенный температурный режим, мало восприимчивы к механическому воздействию. Проблемы: эти узлы более сложны в изготовлении (стоимость выше), не могут работать в водной среде, в сложных производственных условиях не всегда надёжны на протяжении длительного срока эксплуатации.
Скольжения	КПД ниже. Вращающий элемент — кольцо, состоящее либо из двух частей (разъёмный узел), либо монолитное (неразъёмная деталь). Первый вариант удобнее при установке и демонтаже. Шум несколько выше, хотя можно выбрать и более тихие модели. Требовательны как к качеству смазки, так и к постоянному контролю и техобслуживанию.

Для станков используется несколько вариантов:

• Радиальные — нагрузки идут по оси и радиусу с обеих сторон. Основные свойства этих узлов — прочность и долговечность.
• Шпиндельные — обеспечивают стабильную работу для высокоточных программируемых станков. Разработаны модели с высоким вращательным моментом. Если требуется максимальная износостойкость — можно остановить выбор на деталях с шариками, изготовленными из керамики.
• Радиально-упорные — также совместимы со шпинделями, осями, опорами винтов. Большинство моделей подшипников этого типа обеспечивает стабильную работу на высоких скоростях и при этом с минимальным нагревом.

Отдельный вариант — комбинированные узлы, в которых совмещаются конструктивные особенности двух или трёх обычных типов подшипников.

Дополнительные критерии при выборе оптимальной модели:

• закрытый или открытый вариант;
• усиленный либо обычный корпус;
• параметры фланца и зазора.

Итоговый выбор корректируется по ожидаемому сроку службы (а он существенно отличается у разных моделей), требованиям к уровню шума во время максимальной нагрузки, а также условиям монтажа (его сложность и необходимое пространство).

Зачем нужна смазка и какая она бывает

Независимо от вида, типоразмера, конструкции и сферы использования для эффективной работы и плавного хода необходима смазка: органическая, синтетическая или минеральная. Существует и газообразная, но используется крайне редко из-за проблем при высоких нагрузках, также она не рекомендована в тех случаях, если станок часто останавливается и запускается вновь.

Конкретный вариант зависит от параметров самого подшипника, станка, всего технологического процесса. По консистенции она подразделяется на несколько уровней: от жидкой до очень плотной.

Любая смазка не позволяет телам качения соприкасаться с поверхностью и уменьшает тепло, которое неизбежно возникает даже при минимальном трении. Дополнительное преимущество — защита металла от коррозии. Параметры смазки подбираем индивидуально.

Помимо обычных видов существуют и специализированные варианты:

• низкотемпературная, которая сохраняет текучесть при минусовой температуре;
• высокотемпературная — используется до плюс 250 градусов;
• пищевая;
• водостойкая;
• электропроводящая.

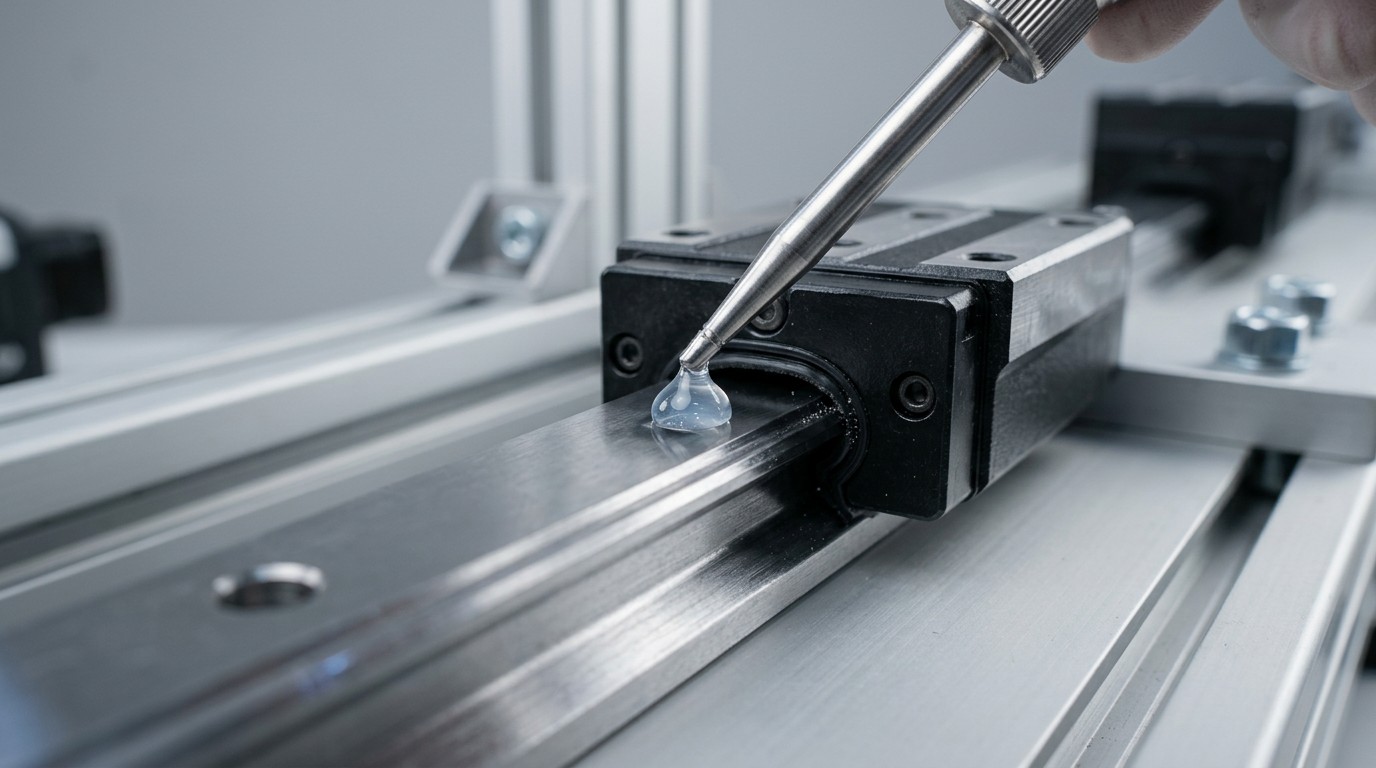

Важно: не только вид смазки, но и способ нанесения зависит от типа подшипника и конкретных условий работы станка. Способов несколько — от простой ручной смазки до циркуляционной, когда масло подаётся на узел беспрерывно. При этом навредить может не только недостаток, но и избыток наносимого вещества — в этом случае просто замедлится скорость движения.

Заключение

Разработчики подшипников изначально ориентируются на конкретное целевое назначение: требования к точности, скорости, нагрузке, типоразмеру деталей. Учитывается тип совместимого промышленного оборудования, условия эксплуатации — от рабочей температуры до механического загрязнения. Часть подшипников ориентирована на универсальное использование, часть — на специальные производственные задачи. Но при этом производство всех деталей регламентировано стандартами.

На практике выбор корректируется и экономической целесообразностью — это не только стоимость самого подшипника, но и требуемая для работы энергия. Безусловно, чем сложнее станки, тем более дорогостоящие детали им требуются. Замена дешёвыми вариантами, а тем более неправильный выбор приводит к преждевременному износу оборудования. Производители подшипников каждую модель изготавливают по формулам с расчётом нагрузки и срока эксплуатации, учитываются все требования ГОСТа для каждой конкретной сферы применения.
