Линейная каретка нержавеющая BR-MGN15HZ0 HM

Артикул
BR-MGN15HZ0 HM
в наличии
3 541
руб/шт.

Миниатюрная каретка из нержавеющей стали сочетает в себе высокую прочность и надежность. Общие размеры составляют 8,5 мм, а размеры самой каретки – всего 3 мм, что делает её подходящим решением для ограниченных пространств. Крепежный винт M3x10 обеспечивает легкость установки и замены. Динамическая нагрузка составляет 5,36, статическая – 7,21. Номинальный крутящий момент достигает 48,13, что гарантирует стабильную работу. Вес каретки всего 0,06 кг, а вес рельса – 1,08 кг, что упрощает транспортировку. В комплект входит только каретка.

бесплатные образцы
Производителям оборудования мы предоставляем бесплатные образцы для испытаний
3D модель
Аналоги
Hiwin
MGN15HZ0

Характеристики

Артикул
BR-MGN15HZ0 HM
Общие размеры (мм)
8,5
Размеры каретки (мм)
3
Размеры направляющей (мм)
15
Крепежный винт
M3x10
Базовая динамическая нагрузка
5,36
Базовая статическая нагрузка
7,21
Номинальный крутящий момент
MR
48,13
MP
26,54
MY
26,54
Вес
Каретка
0,06
Рельс
1,08
Скачать чертеж PDF
Линейная каретка нержавеющая BR-MGN15HZ0 HM

Расшифровка маркировки

каретки серии MGN
BR
MGN
15
H
Z0
H
M
BR
Производитель
BALLROLL
MGN
Серия
MGN
15
Типоразмер
7
9
12
15
H
Нагрузка
С: высокая
H: сверхвысокая
Z0
Преднатяг
ZF
Z0
Z1
H
Класс точности
C
H
P
M
Опции
M: нержавеющая сталь
Не хотите разбираться в терминах сами?
Вы всегда можете обратиться к нам

Для полного комплекта системы перемещения потребуется

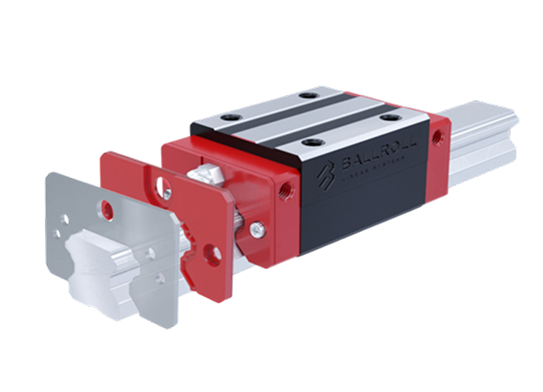

Двойное торцевое уплотнение + скребок BR-15KK Двойное торцевое уплотнение + скребок BR-15KK
в наличии
Артикул
BR-HG15KK
Типоразмер
15
1 497
руб/шт.

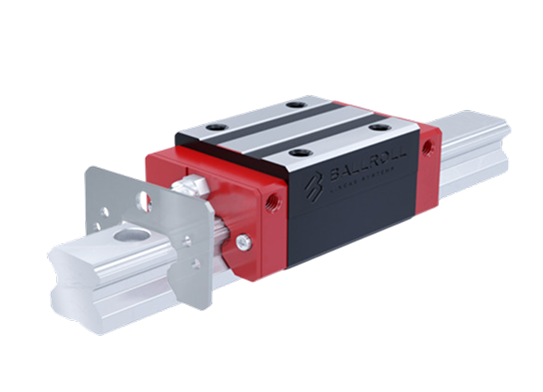

Торцевое уплотнение + скребок BR-15ZZ Торцевое уплотнение + скребок BR-15ZZ
в наличии
Артикул
BR-HG15ZZ
Типоразмер
15
705
руб/шт.

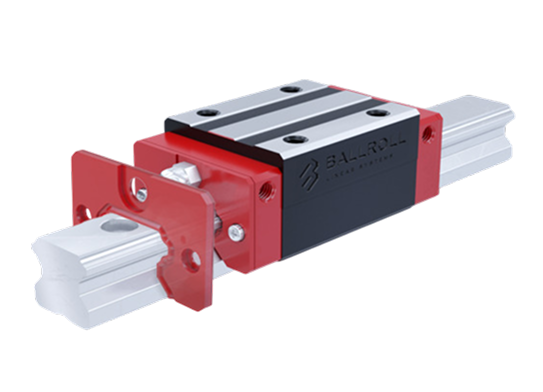

Двойное торцевое уплотнение BR-15DD Двойное торцевое уплотнение BR-15DD
в наличии
Артикул
BR-HG15DD
Типоразмер
15
793
руб/шт.
Направляющая миниатюрная нержавеющая BR-MGWR15R1000HM Направляющая миниатюрная нержавеющая BR-MGWR15R1000HM
в наличии
Артикул
BR-MGWR15R1000HM
Типоразмер
15
Класс точности
M
Длина, мм
1000
Стоимость за 1мм
39.84р
39 838
руб/шт.
