Типы роликовых подшипников: определение, виды и отличия

Роликовый подшипник - это опорный узел, в котором вместо шариков используются цилиндрические, конические, сферические или игольчатые ролики. Благодаря увеличенной площади контакта такие подшипники способны воспринимать значительно более высокие радиальные и комбинированные нагрузки. Они применяются в тяжёлых предприятиях, редукторах, трансмиссиях, электродвигателях, станках, транспортных узлах и промышленном оборудовании.

Если объяснить простыми словами, роликоподшипник представляет собой два кольца с расположенными между ними роликами, которые свободно катятся, снижая трение и обеспечивая плавность движения.

Устройство роликового подшипника

Чтобы понять отличия между разновидностями подшипников, важно знать базовую конструкцию устройства. Любой роликовый подшипник включает три основные составляющие.

Элемент конструкции Описание
Внутреннее кольцо Устанавливается на вал, передаёт нагрузку и обеспечивает опору для роликов.
Наружное кольцо Фиксируется в корпусе, воспринимает внешние нагрузки и придаёт жесткость конструкции.
Ролики и сепаратор Ролики катятся между дорожками качения, а сепаратор удерживает их на равном расстоянии, предотвращая трение между ними.

Форма роликов определяет рабочие свойства подшипника: цилиндрические обеспечивают жёсткость, конические выдерживают комбинированные нагрузки, игольчатые уменьшают габариты узла, а сферические компенсируют перекосы.

Из чего изготавливают роликовые подшипники

Надёжность и долговечность подшипника напрямую зависят от состава металла. Подшипниковая сталь должна быть прочной, износостойкой, устойчивой к вибрациям, трению и перепадам температур. В сплав вводят строго дозированные элементы:

  • углерод - формирует твёрдость после закалки;
  • молибден - увеличивает срок службы;
  • хром и марганец - повышают износостойкость;
  • кремний и медь - укрепляют структуру сплава.

Избыточное количество меди вызывает растрескивание металла, никеля - уменьшает прочность, а фосфор снижает способность справляться с динамическими нагрузками.

Окончательные свойства формируются термообработкой: нагрев > 800°C и резкое охлаждение создают твёрдость, а повторный нагрев около 180°C обеспечивает упругость и долговечность.

Чем роликовые подшипники отличаются от шариковых

Роликовые подшипники выдерживают нагрузку в 1,5–2 раза выше, чем шариковые, благодаря увеличенной площади контакта ролика с дорожкой качения. Они работают устойчивее при вибрациях, ударах и перекосах, что делает их идеальными для тяжёлых узлов и промышленных механизмов.

Параметр Роликовые подшипники Шариковые подшипники
Нагрузка Очень высокая, радиальная и комбинированная Средняя, в основном радиальная
Устойчивость к перекосам Высокая (особенно сферические) Низкая
Скорость Высокая Очень высокая

Типы роликовых подшипников

Различия между типами роликов определяют назначение, рабочие нагрузки и особенности монтажа. Ниже представлены основные разновидности с простыми объяснениями.

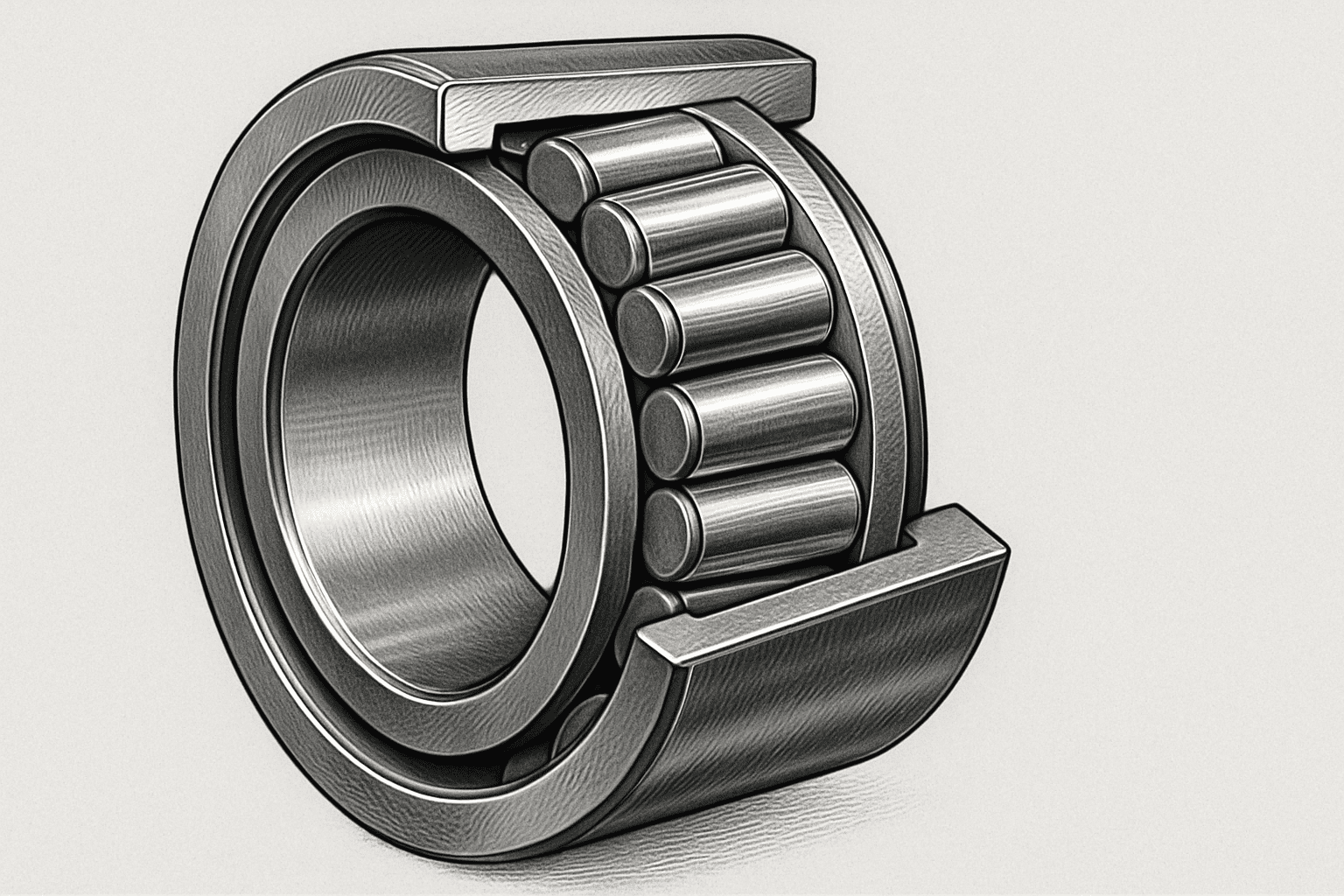

  • Конические. Ролики и дорожки расположены под углом. Подходят для высоких радиальных и осевых нагрузок одновременно. Используются в ступицах автомобилей, редукторах, трансмиссиях.

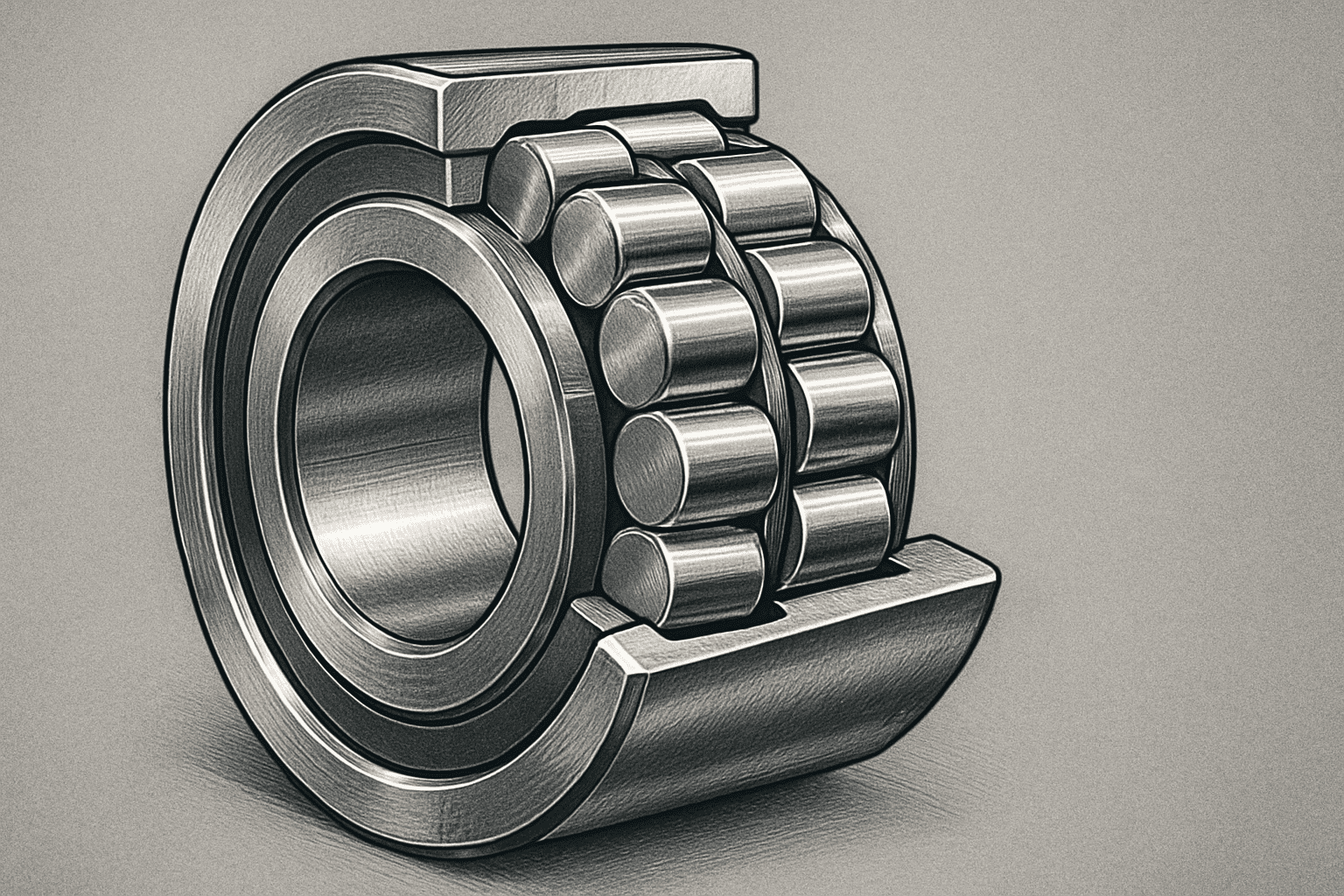

  • Сферические. Обладают самоустанавливающейся конструкцией благодаря бочкообразным роликам. Эффективны при вибрациях, перекосах, ударных нагрузках. Применяются в конвейерах, дробилках, металлургическом оборудовании.

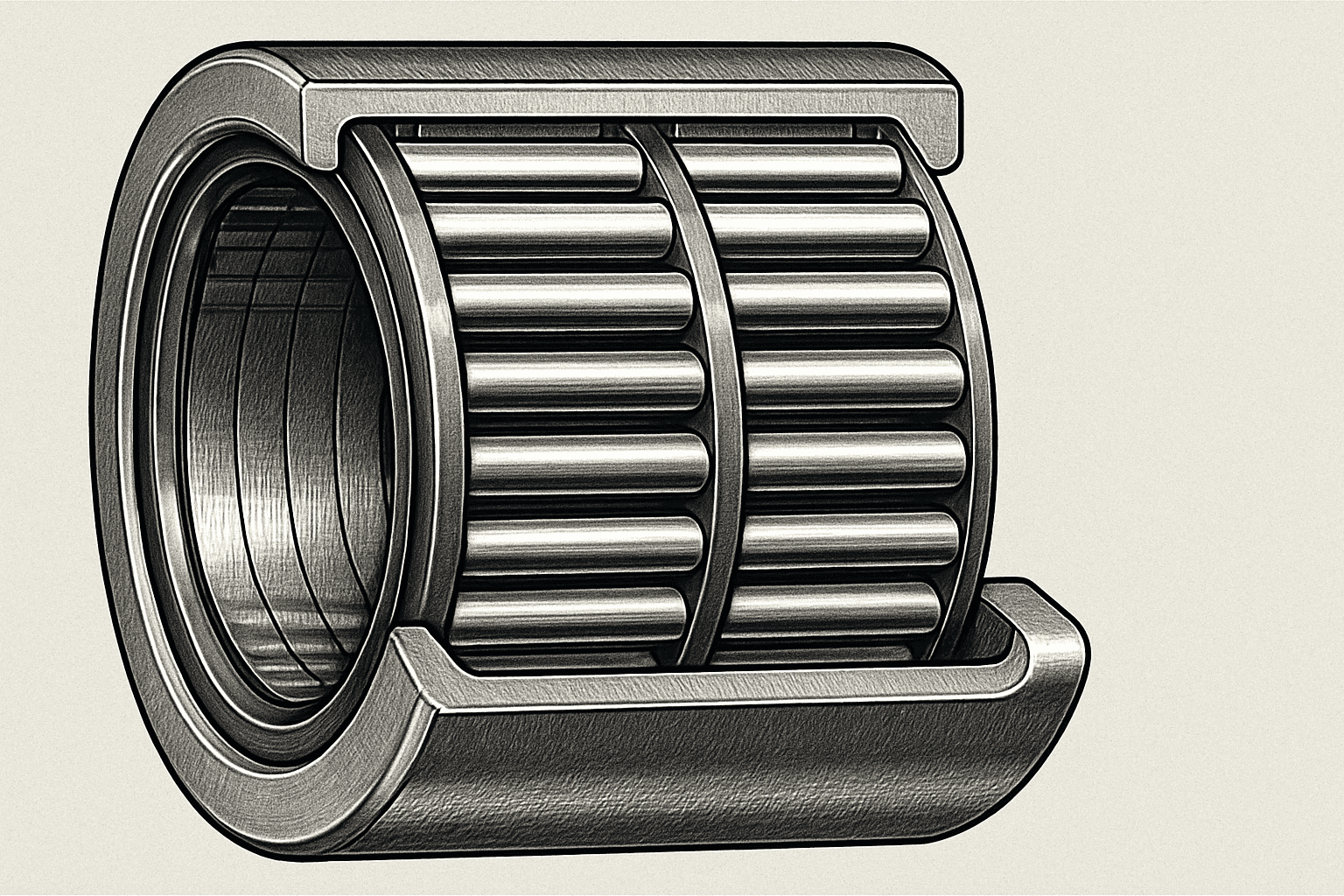

  • Игольчатые. Отличаются тонкими и длинными роликами. Позволяют уменьшить габариты узла. Используются в коробках передач, стартерных механизмах, компактных приводах, электроинструменте.

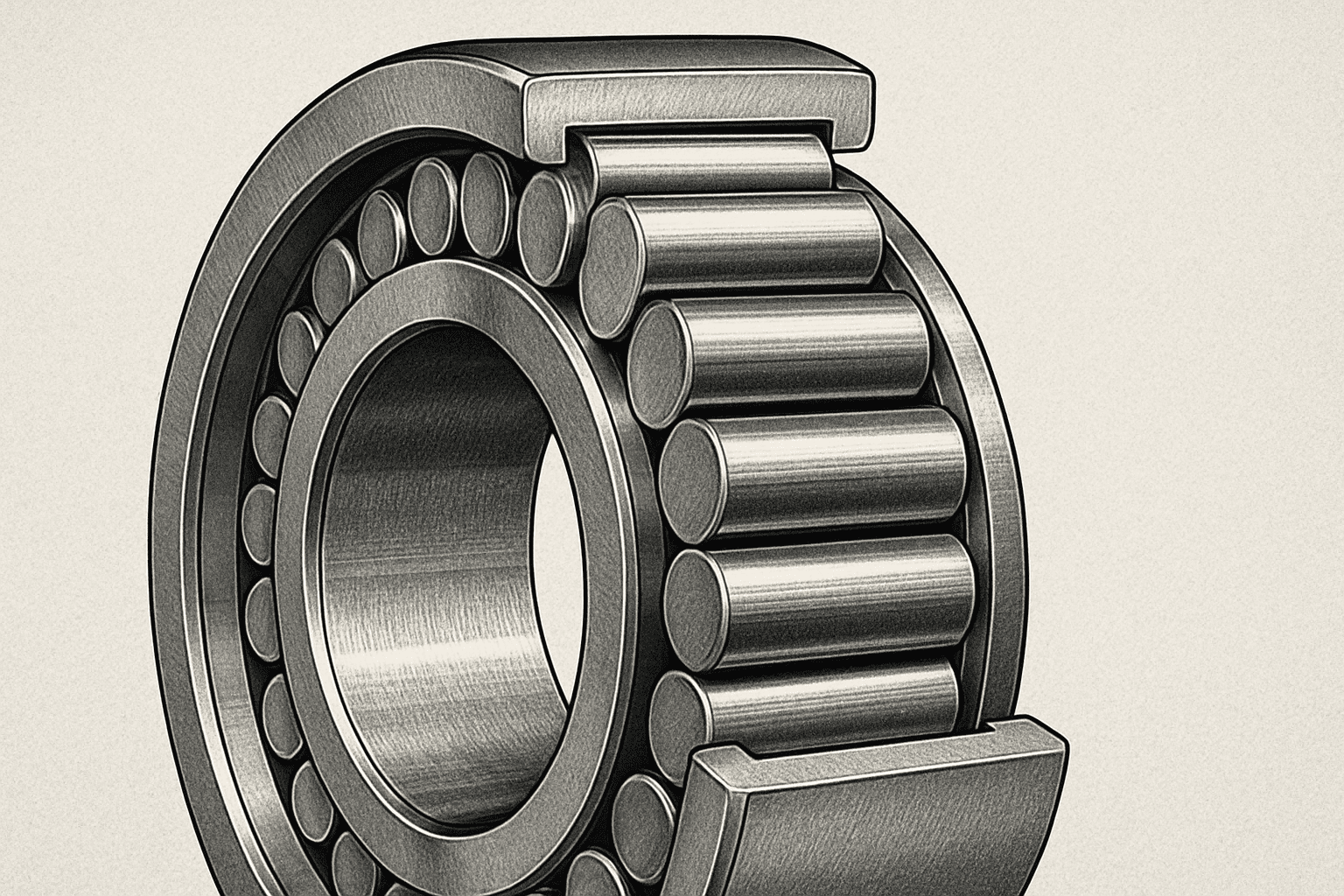

  • Цилиндрические. Обеспечивают стабильность при высоких оборотах. Встречаются в электродвигателях, генераторах, шпинделях станков, компрессорах.

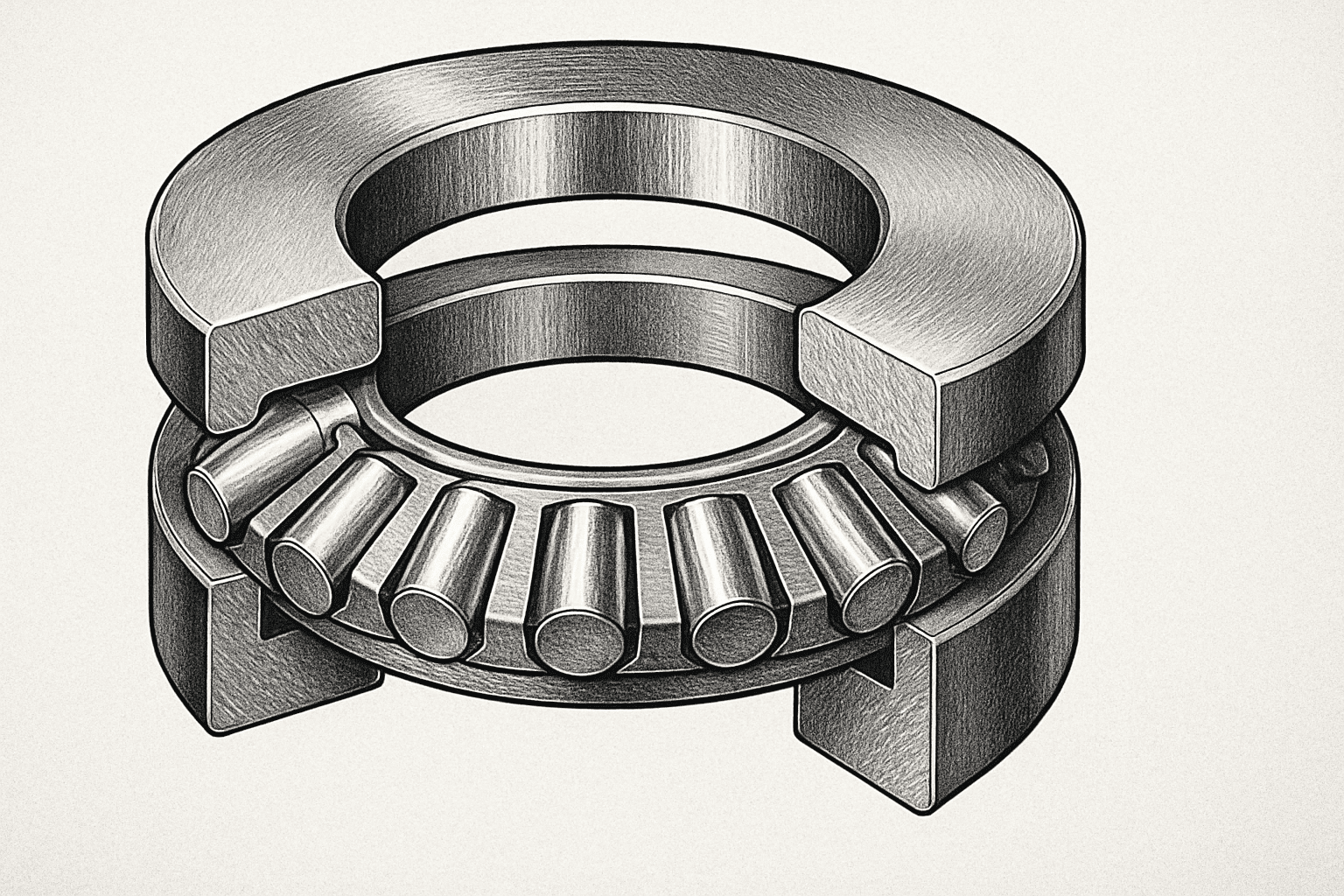

  • Упорные. Работают только с осевой нагрузкой. Могут быть одно- и двухнаправленными. Используются в подъёмных устройствах, тяжёлых вертикальных узлах.
  • Комбинированные. Совмещают шариковые и роликовые элементы. Подходят для динамических нагрузок, меняющихся по направлению и величине.
  • С витыми роликами. Выдерживают вибрации и нестабильные нагрузки. Применяются в тяжёлых промышленных установках.
Тип Где используется Особенности
Конические Ступицы, редукторы Для комбинированных нагрузок
Сферические Дробилки, конвейеры Компенсируют перекосы
Игольчатые КПП, стартеры Компактные размеры
Цилиндрические Электродвигатели Высокая скорость вращения

Преимущества роликовых подшипников

  • высокая грузоподъёмность;
  • устойчивость к вибрациям и перекосам;
  • долговечность и износостойкость;
  • низкое трение и стабильность вращения;
  • работоспособность в тяжёлых условиях и загрязнённой среде.

Типичные ошибки выбора и монтажа

Подшипники выходят из строя не только из-за износа - часто корень проблемы в неправильном выборе или установке. Наиболее распространённые ошибки:

  • выбор неподходящего типа под нагрузку;
  • перекос при монтаже;
  • недостаточная или неподходящая смазка;
  • работа при превышении допустимых температур;
  • попадание пыли или стружки в узел.

Корпусные роликовые подшипники

Отдельный класс - подшипники, уже установленные в корпус. Они используются в запылённых, влажных и агрессивных условиях, обеспечивают удержание смазки, защиту дорожек качения и упрощают монтаж.

Неразборные и разборные конструкции

Неразборные подшипники применяются чаще всего благодаря простоте установки и высокой надёжности. Разборные версии выбирают для крупных узлов или узлов с затруднённым доступом, где требуется замена отдельных элементов без остановки оборудования.

Заключение

Роликовые подшипники - надёжные и долговечные элементы, которые обеспечивают стабильную работу механизмов любой сложности. Благодаря разнообразию форм и конструкций их можно подобрать для автомобильных, промышленных, энергетических и сельскохозяйственных задач. Выбор определяется направлением нагрузки, условиями эксплуатации и особенностями узла.

Роликовый подшипник — это опорный узел, в котором вместо шариков используются цилиндрические, сферические, конические или игольчатые ролики. Благодаря увеличенной площади контакта роликов с дорожками качения такой подшипник выдерживает значительно более высокие нагрузки. В отличие от шарикоподшипников он лучше переносит вибрации, перекосы и ударные усилия, что делает его востребованным в тяжёлых механизмах.

Основные типы роликовых подшипников включают цилиндрические, конические, сферические, игольчатые, упорные и комбинированные варианты. Различаются формой роликов, направлением воспринимаемых нагрузок, устойчивостью к перекосам и конструктивными особенностями. Например, игольчатые подшипники подходят для ограниченного пространства, а сферические компенсируют несоосность валов.

Устройство роликового подшипника включает внутреннее и наружное кольцо, ролики и сепаратор, фиксирующий их положение. Внешне подшипник представляет собой металлическое кольцо с расположенными по окружности роликами — цилиндрическими, коническими, игольчатыми или бочкообразными. Такая конструкция обеспечивает распределение нагрузки и устойчивость к деформациям.

Роликовые подшипники применяются в тяжёлой промышленности, машиностроении, редукторах, трансмиссиях, автомобилях, электродвигателях, компрессорах, вентиляторах, буксовых узлах локомотивов, насосах и энергетических установках. Они используются там, где необходимо выдерживать высокие нагрузки, вибрации, осевые усилия и переменные температурные режимы.

Роликовые подшипники обладают высокой грузоподъёмностью, устойчивостью к ударным нагрузкам, низким уровнем трения и длительным сроком службы. Они сохраняют работоспособность при вибрациях, несоосности валов и повышенных нагрузках, поэтому часто используются в высокотемпературных и тяжёлых эксплуатационных условиях.

Для выбора учитывают направление нагрузки (радиальная, осевая или комбинированная), рабочие обороты, условия эксплуатации, уровень вибраций, допустимые перекосы, температурный режим и габариты посадочного места. Например, цилиндрические подшипники выбирают для высокой скорости, сферические — для компенсации перекосов, игольчатые — для компактных узлов.

Да. Цилиндрические подшипники имеют ровные ролики одинаковой длины, игольчатые — узкие и вытянутые ролики, сферические — ролики бочкообразной формы, а конические — ролики расположены под углом. Внешний вид помогает определить тип подшипника и его назначение.

Недостатки включают повышенные требования к точности монтажа, чувствительность к загрязнениям и необходимость правильного контроля рабочего зазора. Роликовые подшипники имеют более крупные габариты и, как правило, менее подходят для сверхвысоких скоростей по сравнению с шариковыми аналогами.

Сферические роликовые подшипники востребованы благодаря способности компенсировать несоосность, выдерживать вибрации, воспринимать ударные нагрузки и работать при больших радиальных усилиях. Они универсальны и применяются в тяжёлых промышленных узлах, где важна стабильность и надёжность.

На срок службы влияют качество смазки, чистота рабочей зоны, точность монтажа, уровень вибраций, температурные условия, тип нагрузки, качество стали и соответствие зазора нормам. Регулярное обслуживание и защита от загрязнений позволяют значительно продлить ресурс подшипника.
