Шаг ШВП: как измерить и подобрать

Шарико-винтовая передача (ШВП) - это высокоточная винтовая механическая передача, предназначенная для преобразования вращательного движения в поступательное. Она используется в станках с ЧПУ, промышленном оборудовании, робототехнике и системах линейного перемещения, где критичны точность, повторяемость и стабильность движения.

Одним из ключевых параметров ШВП является шаг винта, который напрямую влияет на скорость, точность и усилие передачи.

Что такое шаг ШВП и шаг резьбы винта

Шаг ШВП - это расстояние между соседними витками резьбы винта, измеряемое вдоль его оси.
Этот параметр часто называют шагом резьбы ШВП или шагом винта ШВП. По сути, речь идёт об одном и том же конструктивном значении.

Важно не путать два понятия:

• Шаг резьбы (pitch) - расстояние между витками резьбы.
• Ход (lead) - линейное перемещение гайки за один полный оборот винта.

Для однозаходной винтовой пары шаг и ход совпадают.
Для многозаходной резьбы ход равен шагу, умноженному на количество заходов.

Как определить шаг по маркировке? В обозначении типа SFU1605 первые две цифры (16) — это диаметр винта в мм, вторые две (05) — шаг резьбы в мм (умноженный на 10, т.е. 05 означает 5 мм). Для многозаходных винтов в маркировке может указываться ход, например, SFU1610 (диаметр 16 мм, ход 10 мм), что означает двухзаходную резьбу с шагом 5 мм. Таким образом, при подборе ШВП диаметр и шаг винта всегда рассматриваются в паре.

Стандартные диаметры и шаги винтов ШВП

Разные диаметры винтов предполагают определённые диапазоны шагов, сложившиеся на основе практики применения. В таблице ниже приведены основные сочетания диаметра и шага винта ШВП для разных областей применения:

Диаметр винта, мм	Типовые шаги, мм	Область применения
6–12	1; 2; 2,5; 4; 5	3D-принтеры, мелкие лазерные станки, приборостроение
16–25	5; 10; 16; 20	Фрезерные станки с ЧПУ малого и среднего класса
32–50	5; 10; 20; 25; 32	Тяжёлые обрабатывающие центры, токарные станки
63–100	10; 20; 40; 50	Крупногабаритное оборудование, прессы, тяжёлое машиностроение

Как ход резьбы влияет на ШВП

Ход резьбы напрямую определяет, насколько далеко гайка переместится за один оборот винта. Это влияет сразу на несколько параметров работы передачи:

• Скорость линейного перемещения
  Чем больше ход, тем выше скорость при одинаковых оборотах двигателя.
• Точность позиционирования
  Малый шаг и ход обеспечивают более высокую точность и плавность движения, что особенно важно для ЧПУ-станков.
• Необходимый крутящий момент
  При большом шаге возрастает нагрузка на привод и требования к мотору.

Таким образом, при выборе ШВП всегда приходится искать баланс между скоростью и точностью.

Основные формулы для расчета параметров ШВП

Линейная скорость гайки:
V = (n × Ph) / 60, где
V – скорость (мм/с), n – частота вращения винта (об/мин), Ph – шаг (ход) резьбы (мм).

Крутящий момент на валу винта (для преодоления осевой нагрузки):
M = (F × Ph) / (2π × η), где
M – момент (Н·м), F – осевая нагрузка (Н), η – КПД передачи (обычно 0,85–0,95).

Пример: при увеличении шага вдвое, для сохранения той же нагрузки потребуется вдвое больший крутящий момент.

Таблица: влияние шага резьбы на характеристики ШВП

Шаг резьбы	Скорость	Точность	Нагрузка
Малый (2–5 мм)	Низкая	Очень высокая	Высокая
Средний (10–20 мм)	Средняя	Высокая	Средняя
Большой (25 мм и более)	Высокая	Средняя	Ниже

Основные классы точности ШВП и допуски на шаг резьбы

Точность изготовления винта регламентируется международными стандартами (ISO, JIS, DIN). Класс точности определяет допустимое отклонение шага на заданной длине. Ниже приведены основные классы точности шариковых винтовых передач:

Класс точности	V300, мкм	V2π, мкм	Применение
C0	3,5	3	Ультрапрецизионные станки, координатно-измерительные машины
C1	5	4	Высокоточные обрабатывающие центры
C3	8	6	Прецизионные станки с ЧПУ
C5	18	8	Стандартные станки с ЧПУ, автоматы
C7	50	–	Транспортные механизмы, подача материалов
C10	210	–	Общее машиностроение, неответственные перемещения

V₃₀₀ – допустимое отклонение хода на длине 300 мм; V_2π – за один оборот винта.

Расчёт точности позиционирования и влияющие параметры

Общая погрешность позиционирования складывается из нескольких составляющих. Для правильного расчета необходимо учитывать следующие параметры:

δtotal = √(δшаг² + δлюфт² + δупр² + δтемп²)

• δ_шаг – погрешность шага (берётся из класса точности, например для C5 на длине 300 мм – 18 мкм).
• δ_люфт – люфт в передаче. При наличии преднатяга близок к нулю, без преднатяга может достигать 20–50 мкм.
• δ_упр – упругие деформации: δупр = F / K, где K – осевая жёсткость пары (Н/мкм).
• δ_темп – температурные деформации (см. следующий раздел).

Влияние температуры на точность ШВП: роль длины винта

При работе винт нагревается, что приводит к его удлинению. Коэффициент теплового расширения стали α ≈ 12·10⁻⁶ 1/°C. Удлинение рассчитывается по формуле:

ΔL = α · L · ΔT

где L – длина винта (мм), ΔT – изменение температуры (°C).
Пример: для винта длиной 1000 мм при нагреве на 5 °C удлинение составит 60 мкм – величина, сопоставимая с допусками классов C3–C5. Чем больше длина винта, тем значительнее влияние температуры.

Методы компенсации температурных погрешностей:

• Предварительный натяг винта – холодный натяг, компенсирующий тепловое расширение.
• Охлаждение – полый винт или гайка с каналами для охлаждающей жидкости.
• Программная компенсация – в системах ЧПУ вводится поправка на температуру.

Как выбрать шаг ШВП под задачу

При выборе шага винта ШВП учитываются:

• тип оборудования (станок ЧПУ, робот, линейный модуль);
• требуемая точность позиционирования;
• скорость перемещения;
• нагрузка на шарико-винтовую пару;
• длина винта и диаметр;
• требования к плавности хода.

Для высокоточных операций обработки чаще выбирают винты с малым шагом, для быстрых перемещений - ШВП с увеличенным ходом резьбы.

Важно: при подборе ШВП диаметр и шаг винта должны быть согласованы между собой и с условиями эксплуатации. Например, для длинных винтов большого диаметра (32 мм и более) рекомендуется использовать шаг не менее 10 мм, чтобы избежать чрезмерно высоких оборотов и резонанса.

Рекомендации для разных типов оборудования

• Фрезерные станки по металлу: точность ±0,01 мм → шаг 5–10 мм, класс C3–C5. Скорость до 20 м/мин → при 3000 об/мин шаг ≥ 6–7 мм.
• Гравировальные станки и 3D-принтеры: высокая детализация → шаг 2–4 мм (возможно использование микрошагового режима).
• Лазерные и плазменные станки: скорость важнее точности → шаг 10–20 мм, класс C7.
• Координатно-измерительные машины: максимальная точность → шаг 2–5 мм, класс C0–C1, обязательный учёт температуры.

Практические примеры расчета параметров ШВП

Пример 1. Фрезерный станок с ЧПУ по алюминию. Исходные данные: ход оси X – 600 мм, нагрузка 3000 Н, скорость подачи 10 м/мин, требуемая точность ±0,02 мм.

• Диаметр винта: 25 мм (достаточная жёсткость для данной нагрузки и длины).
• Необходимый шаг: при 2000 об/мин двигателя Ph = 10000 / 2000 = 5 мм.
• Класс точности: C5 (допуск 18 мкм/300 мм, на длине 600 мм ~36 мкм, что укладывается в ±20 мкм с запасом).
• Тип гайки: одинарная с преднатягом (для устранения люфта).

Пример 2. Высокоскоростной лазерный станок

Исходные данные: ход 1500 мм, скорость холостых ходов 60 м/мин, нагрузка малая, точность ±0,1 мм.

• Диаметр винта: 32 мм (из-за большой длины).
• Шаг: при 3000 об/мин Ph = 60000 / 3000 = 20 мм.
• Класс точности: C7 (допуск 50 мкм/300 мм, на длине 1500 мм ~250 мкм, что допустимо для ±0,1 мм).
• Тип гайки: без преднатяга (для снижения трения и нагрева).

Пример 3. Координатно-измерительная машина

Исходные данные: диапазон измерения 500×500×400 мм, точность ±0,002 мм, термостабильность ±0,5 °C.

• Диаметр винта: 25 мм (высокая жёсткость).
• Шаг: 5 мм (обеспечивает высокую разрешающую способность).
• Класс точности: C1 (допуск 5 мкм/300 мм).
• Обязательна система температурной компенсации (предварительный натяг или охлаждение).

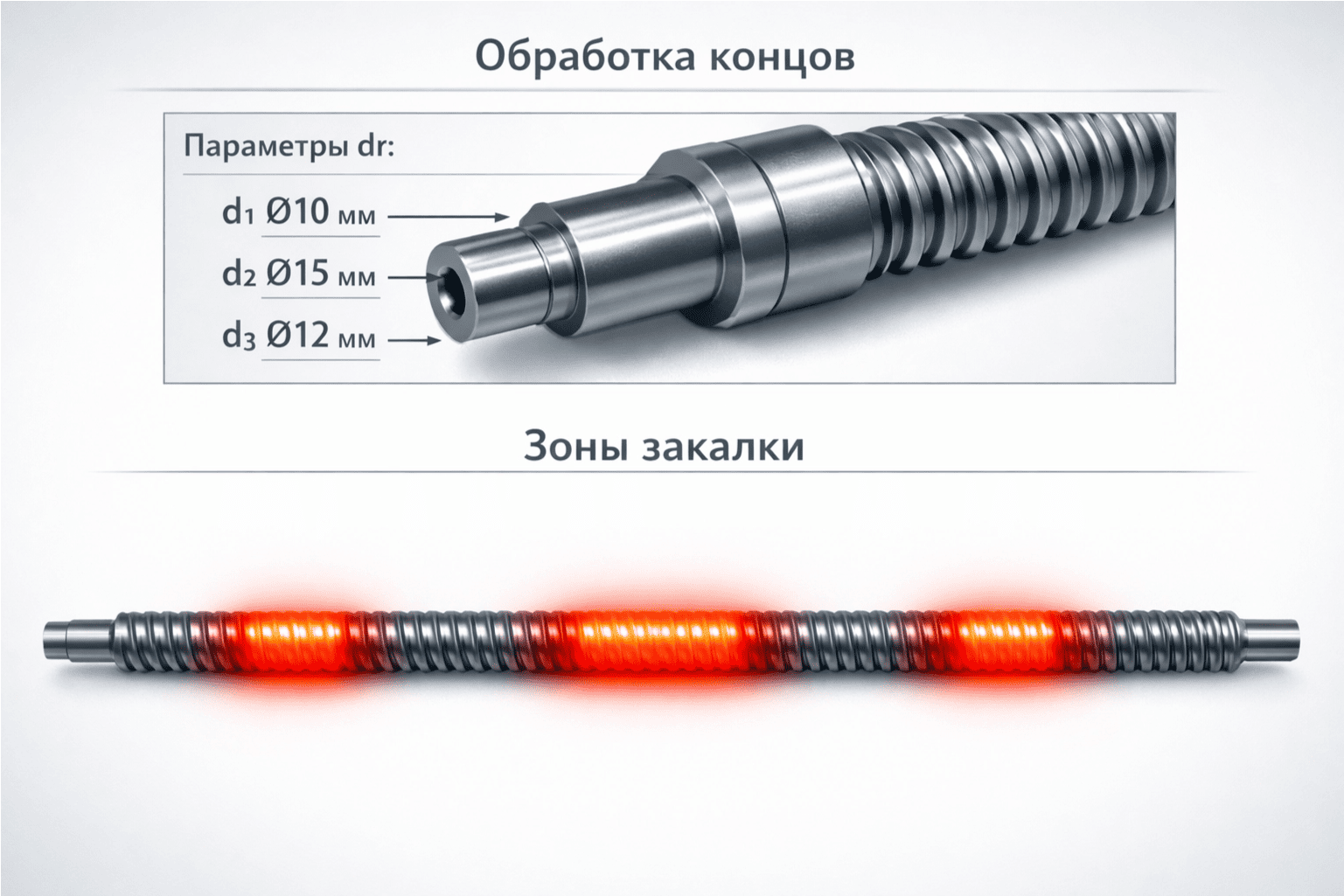

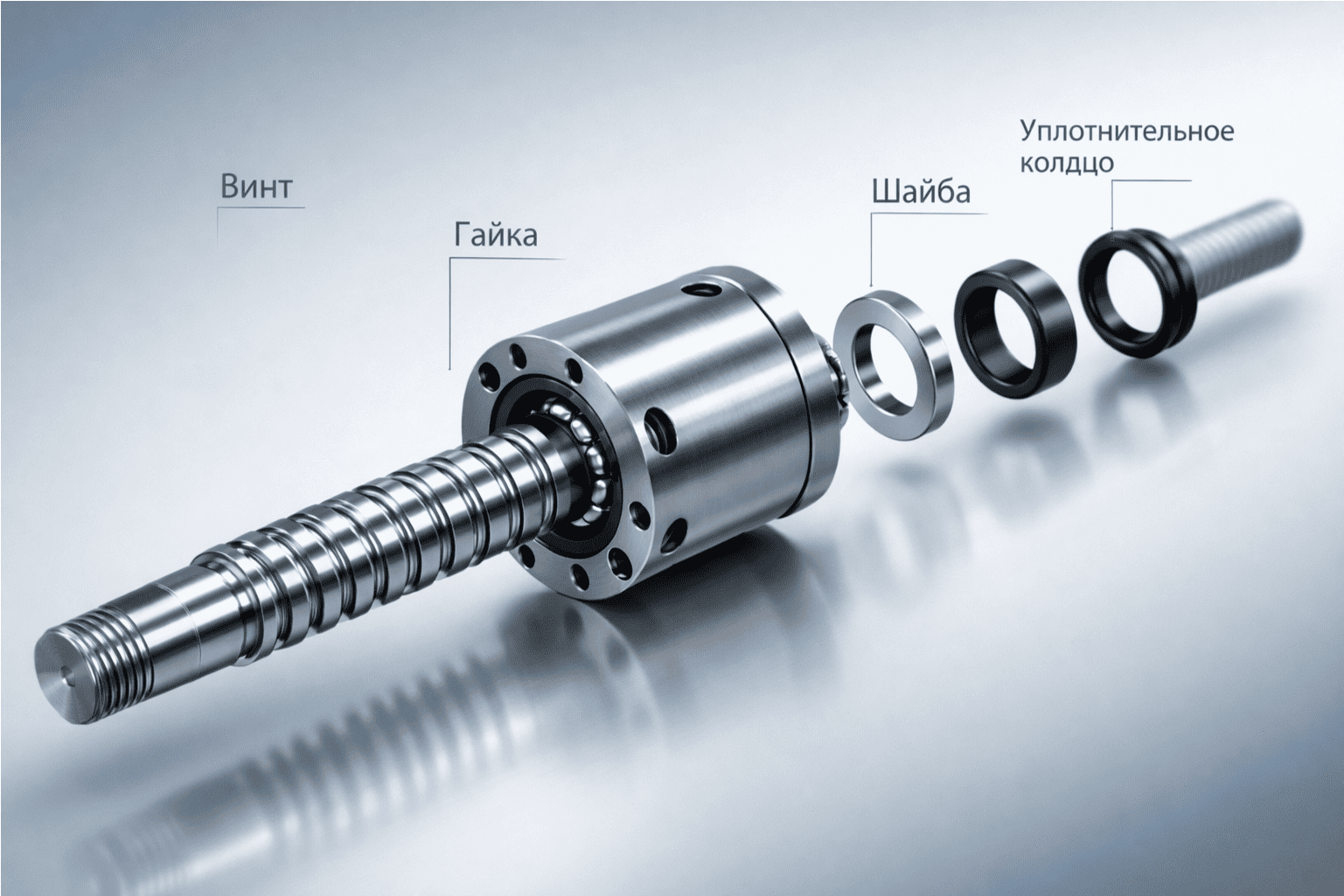

Типы гаек и механизмы рециркуляции в шариковых винтовых парах

Конструкция гайки влияет на нагрузочную способность, жёсткость и допустимую скорость. В шариковых винтовых передачах применяются различные типы гаек:

• По количеству: одинарные (компактность) и двойные (повышенная жёсткость за счёт преднатяга).
• По способу крепления: фланцевые (через отверстия во фланце) и цилиндрические (с наружной резьбой под гайку).
• По механизму возврата шариков:
  • Наружная рециркуляция (трубки) – выдерживает высокие нагрузки, но более шумная.
  • Внутренняя рециркуляция (обгонные муфты) – компактная, плавная, малошумная.
  • Концевая рециркуляция – используется в некоторых специализированных сериях.

Методы создания преднатяга и влияние на привод

Преднатяг устраняет люфт и повышает жёсткость пары, что особенно важно для точных приводов. Основные способы:

• Увеличение диаметра шариков – шарики слегка большего размера создают натяг.
• Смещение дорожек качения (offset) – в одинарной гайке дорожки смещены на небольшую величину.

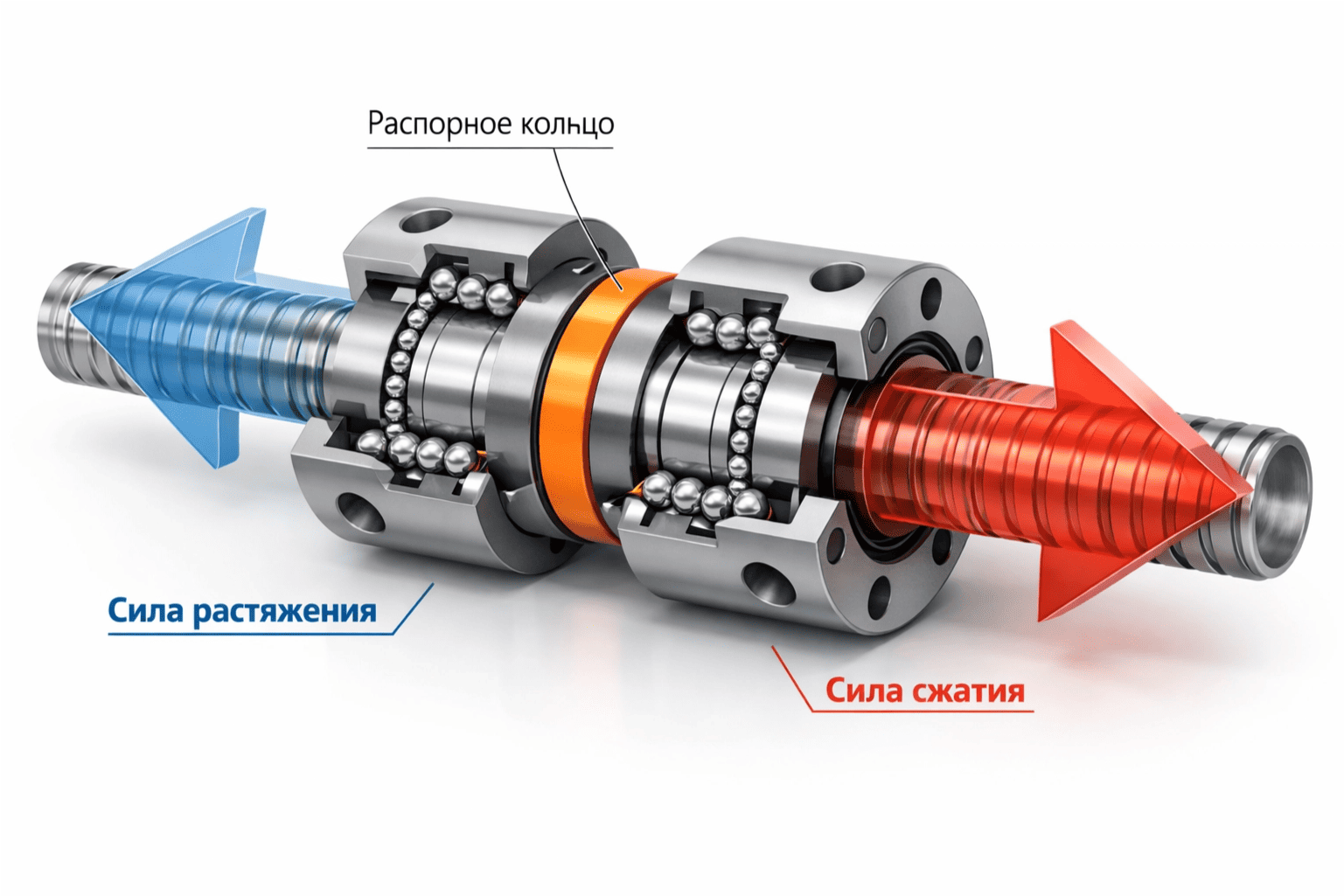

• Двойная гайка с распорным кольцом – две гайки стягиваются, создавая осевое усилие.

Рекомендуемая величина преднатяга – 4–8% от динамической нагрузки (C). Превышение 10% приводит к перегреву и снижению ресурса привода.

Смазка и обслуживание ШВП: забота о шариках и двигателе

Для обеспечения расчётного ресурса и стабильности точности необходима регулярная смазка. Используются:

• Консистентные смазки на литиевой основе (для большинства применений).
• Масляный туман (для высоких скоростей).
• Специальные низкотемпературные или пищевые смазки (по требованию).

Периодичность смазки зависит от интенсивности работы (обычно 1–2 раза в месяц или через каждые 100–200 часов работы). Современные решения, такие как смазочные картриджи E2 (HIWIN), автоматически подают смазку непосредственно в зону контакта шариков, увеличивая интервалы обслуживания и снижая нагрузку на двигатель.



Каталог продукции ШВП: где купить с нужным шагом

На основе расчетов вы можете выбрать необходимые компоненты из нашего ассортимента. У нас вы можете купить ШВП с различными диаметрами и шагами винта, а также гайки и опоры:

• Винты ШВП – по диаметрам от 6 до 100 мм, различные шаги.
• Гайки ШВП – одинарные и двойные, фланцевые и цилиндрические.
• Опоры ШВП – фиксированные и плавающие.
• ШВП в сборе – готовые пары для станков и оборудования.

Шаг ШВП - это один из ключевых параметров шарико-винтовой передачи, определяющий характеристики движения, точность и эффективность работы узла. Понимание разницы между шагом резьбы и ходом винта, умение измерить эти параметры и правильно подобрать их под конкретную задачу позволяет существенно повысить точность, ресурс и производительность оборудования.

Такой подход особенно важен при проектировании и модернизации станков ЧПУ, где каждая деталь механической передачи напрямую влияет на качество обработки и стабильность результата.
