Что такое линейные направляющие — из чего состоят и как работают

В линейный модуль входят каретка, привод и направляющие. Эти компоненты составляют систему для прямолинейного перемещения подвижных элементов станка, механизма — любого типа оборудования. Примитивные (и даже деревянные) рельсы-рейки использовались ещё в начале XIX века.

Но только в 1970-е годы инженерам японской компании ТНК удалось избавиться от множества проблем традиционной системы перемещения и разработать абсолютно новую схему. С тех пор в направляющих применяют тела качения. Это могут быть шарики или ролики, принцип работы один.

Основные требования к современным направляющим:

1. Высокая точность.
2. Стабильность движения.
3. Минимальное трение.

Эти характеристики позволяют максимально равномерно распределять нагрузки и значительно снизить износ всех компонентов оборудования.

Конструкция

Второе название рельса — неподвижная направляющая рейка. Её длина подбирается под конкретный ход. Сама направляющая рейка должна быть изготовлена из нержавейки либо хромистой стали плюс высокоточная шлифовка со всех сторон. Для придания рабочим поверхностям высокой твёрдости используется индукционная закалка.

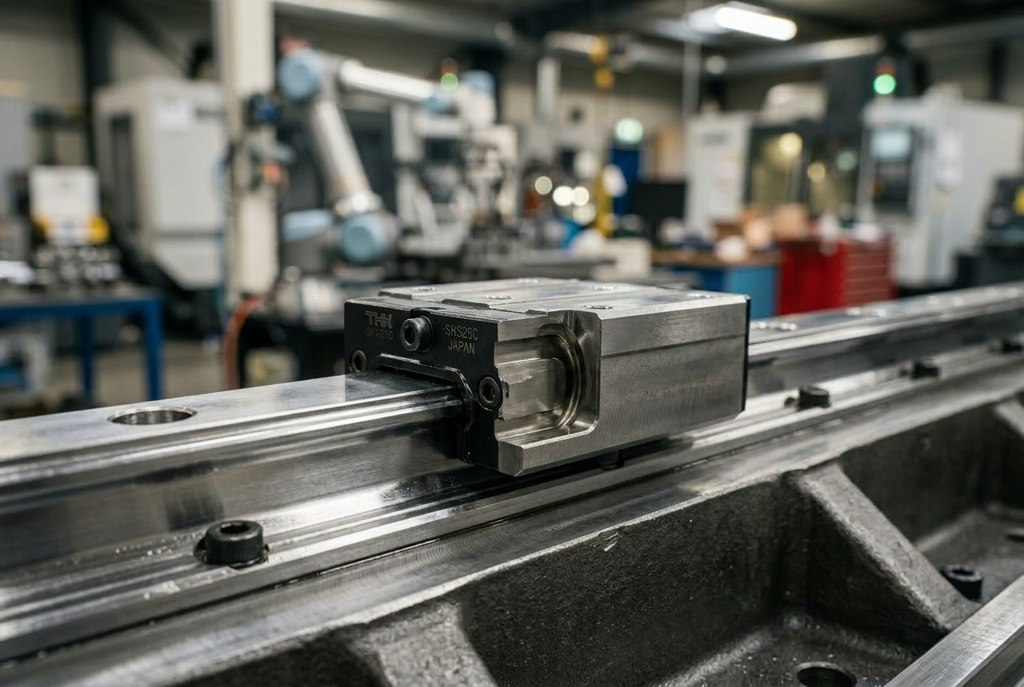

Следующий компонент системы — каретка с блоками качения. Здесь дополнительное требование — максимальная защита от механических загрязнений: они не только уменьшают срок службы системы, но и существенно снижают стабильность её работы. Для этого используются скребки, различные уплотнения.

Классификация

Существует несколько типов направляющих. Но наиболее распространены три варианта:

Шариковые. Они обеспечивают высокую точность, стабильное движение и неплохую грузоподъёмность. Можно подобрать подходящий типоразмер. Рециркуляция шариков позволяет минимизировать трение при движении каретки по рельсу. Используются в станках ЧПУ, роботах, различных видах автоматизированного оборудования.

Роликовые. Преимущества — высокая грузоподъёмность и повышенная жёсткость, обе характеристики значительно превышают возможности шариковых моделей. Используются на сложном оборудовании, включая крупногабаритные металлообрабатывающие и тяжёлые фрезерные станки.

Миниатюрные. Основной плюс — компактность. Применяются в оптике, измерительных устройствах. Не ориентированы на повышенные нагрузки.

Отдельная группа — цилиндрические направляющие. Стандартный вариант состоит из линейного подшипника, опорных корпусов, вала и крепежей. Используются при работе с небольшими нагрузками. Плюс — более бюджетная стоимость. Основная сфера применения — в 3D‑принтерах, упаковочном оборудовании, различных подающих механизмах: в любых рабочих процессах, где требуется не повышенная жёсткость, а удобство монтажа и минимум финансовых затрат.

Критерии выбора

Учитывать нужно величину и тип нагрузки, эксплуатационные условия и пространство для монтажа. Далее смотрим на основные рабочие характеристики:

1. Нагрузка.
2. Вибрация.
3. Точность.
4. Ударное воздействие.
5. Допустимый люфт.
6. Длина хода.
7. Ориентация — горизонтальная, вертикальная, перевёрнутая.
8. Непрерывная работа или частые пуски.

Следующий критерий — соответствие конкретным условиям работы: запылённость рабочего пространства, влажность, присутствие стружки и вероятность воздействия агрессивных химикатов. Могут дополнительно потребоваться уплотнители, смазки, кожухи. Смотрим на антикоррозионные материалы.

Выбираем класс точности

Основной критерий при подборе класса направляющих — это финишные параметры изделия. Недостаточная точность скажется на готовой продукции. А слишком высокий класс значительно увеличит себестоимость, существенно не повлияв на качество изделия. Внимание: если необходим высокий класс точности, строго контролируем подготовку основания.

Нагрузки

Возможны двух видов и рассчитываются для конкретного технологического процесса.

• Динамические. Возникают при движении. Объединяют ударную нагрузку, воздействие вибрации и силы инерции. Выбор зависит от скорости движения и предельных ускорений, а также частоты рабочих циклов.

• Статические. Для их расчёта учитываем все силы, которые воздействуют на направляющие: масса перемещаемого объекта, собственная масса плюс нагрузки непосредственно от технологического процесса.

При выборе реек-рельсов и кареток следует принимать во внимание коэффициент запаса прочности.

Использование направляющих в промышленности

Эти механизмы применяются в различных системах автоматизации — везде, где необходимо абсолютно точное и в то же время стабильное движение:

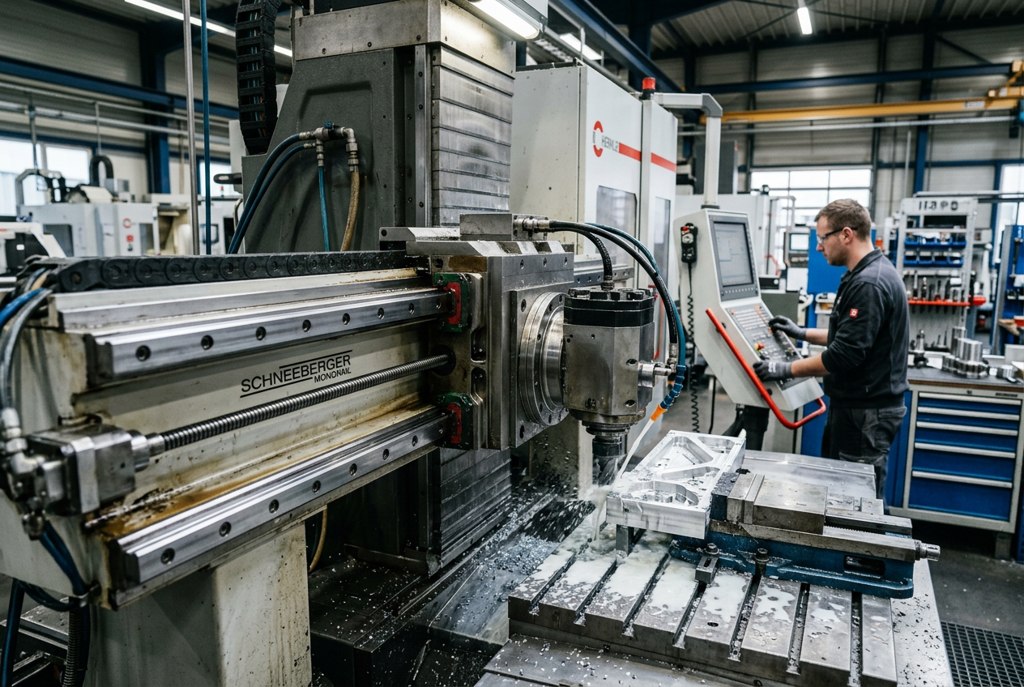

Металлообрабатывающие станки. Числовое оборудование оснащено направляющими для перемещения различных узлов станка. Правильно подобранная система обеспечивает точность до сотых долей миллиметра при изготовлении деталей с жёсткими допусками. Скорость перемещения на высокоскоростных станках может достигать 60 метров в минуту.

Медицинская техника. В этой отрасли от направляющих требуется максимальная плавность и высокая точность. Это относится к широкому перечню оборудования — от рентгеновского аппарата до томографа. В последние годы появились и хирургические роботы с максимальными требованиями к стабильному и точному движению.

Автоматизированные технологические линии. В оборудовании этого типа линейные направляющие обеспечивают работу манипуляторов, разнообразных позиционирующих устройств. Основная сфера применения — автоматические склады, логистические комплексы, системы перемещения грузов, упаковочное оборудование. Как правило, требуется не только точное и быстрое перемещение, но и работа с объектами различного размера и конфигурации.

Результат правильного выбора и грамотного обслуживания направляющих — возрастает не только точность операций или качество выпускаемой продукции, но и производительность станков при абсолютной повторяемости изделий.
